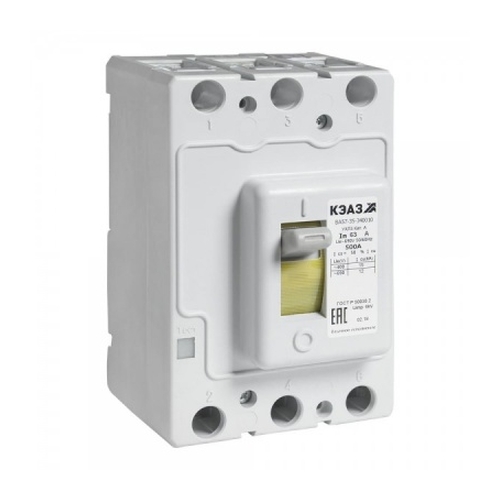

Автоматические выключатели серии ВА 57

Автоматические выключатели серии ВА 57 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также до 30 оперативных включений и отключений электрических цепей в сутки и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 380/660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220/440 V.



Автоматические выключатели серии ВА 57 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузках, недопустимых снижениях напряжения, а также до 30 оперативных включений и отключений электрических цепей в сутки и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 380/660 V переменного тока частоты 50 и 60 Hz и постоянного тока до 220/440 V.

Автоматические выключатели серии ВА 57 соответствуют ГОСТ 9098 и ГОСТ Р 50030.2. Имеется экспортное исполнение. Выключатели ВА 57 (кроме ВА 57Ф35) имеют исполнение для поставки на АЭС.

 Условия эксплуатации

  • Категория применения - А (по ГОСТ Р 50030.2).
  • Группа механического исполнения - М3 (по ГОСТ 17516.1), для ВА 57-35: М3, М24.
  • Рабочее положение выключателя в пространстве на вертикальной плоскости с возможностью поворота от вертикального положения в указанной плоскости на 90°±10° в обе стороны.
  • Высота над уровнем моря до 4300 м.
  • Тип атмосферы II (по ГОСТ15150).
  • Виды климатических исполнений выключателя УХЛ3 и Т3 (по ГОСТ15150).
  • Степень защиты от воздействия окружающей среды и от соприкосновения с токоведущими частями:
    • IP20 - оболочки выключателя;
    • IP00 - зажимов для присоединения внешних проводников.

 Структура условного обозначения ВА 57 ХХХ-ХХХХХХ-ХХХХ

  • ВА 57 - условное обозначение номера серии 57
  • Х - М - модифицированный, пусто – немодифицированный
  • ХХ - условное обозначение номинального тока: 31 - 100А, 35 - 250А, 39 - 630А
  • ХХ - условное обозначение числа полюсов и количества максимальных расцепителей тока в комбинации с исполнением максимальных расцепителей тока по зоне защиты

Первая цифра - число полюсов и количество максимальных расцепителей

  • 3 - три полюса с расцепителями
  • 8 - два полюса с расцепителями в двух полюсах в двухполюсном конструктивном исполнении выключателя, в том числе постоянного тока до 220 В
  • 6 - два полюса с расцепителями в двух полюсах в трехполюсном конструктивном исполнении выключателя, в том числе постоянного тока до 440 В Вторая цифра - исполнения максимальных расцепителей тока по зоне защиты

Вторая цифра:

  • 3 - расцепитель в зоне токов короткого замыкания (электромагнитный)
  • 4 - расцепитель в зоне токов перегрузки и короткого замыкания (тепловой и электромагнитный)
  • ХХ -условное обозначение по дополнительным сборочным единицам
    • 00 - без дополнительных сборочных единиц
    • 11 -свободные контакты
    • 12 - независимый расцепитель
    • 18 - свободные контакты, независимый расцепитель
  • Х - условное обозначение вида привода и способа установки выключателя
    • 1 — ручной привод, стационарное исполнение;
    • 3 — электромагнитный привод, стационарное исполнение (кроме ВА57-31);
    • 5 — ручной привод, выдвижное исполнение (только ВА57-35);
    • 7 — электромагнитный привод, выдвижное исполнение (только ВА57-35)
  • Х - Условное обозначение дополнительных механизмов
    • 0 – отсутствуют
  • ХХ - условное обозначение степени защиты выключателя:
    • 20 - IP20
  • ХХ - Условное обозначение вида климатического исполнения УХЛ3, Т3, У3.
