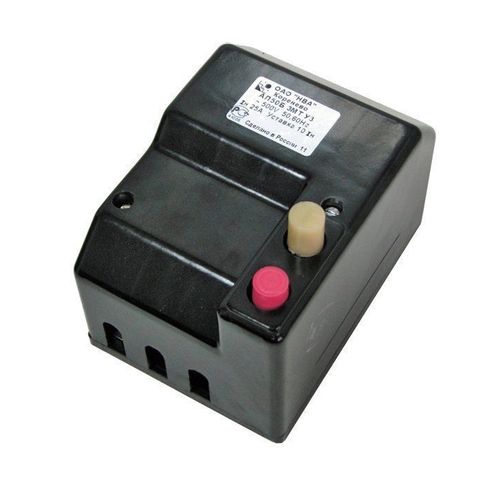

Автоматические выключатели серии АП 50 Б предназначены для защиты от перегрузок и коротких замыканий электрических цепей напряжением до 220 В постоянного тока, до 500 В переменного тока частоты 50-60 Гц, оперативных включений и отключений указанных цепей с частотой от 6 до 30 включений в сутки, в том числе для пуска, защиты и отключения электродвигателей.
Эти аппараты могут защищать установку от перегруза и от токов короткого замыкания. В зависимости от назначения в него могут быть встроены различные расцепители:
- - электромагнитные (защита от токов КЗ);
- - тепловые (защита от перегрузки);
- - комбинированные (защита от токов КЗ и перегрузки).
Основными элементами автомата являются контактная система, система дугогашения, привод, и расцепители. Автоматический выключатель предназначен для редких оперативных включений, 3-5 переключения в час.
Автоматический выключатель серии АП50Б, условное обозначение:
АП50Б - ХХХХ Х ХХХ.Х
- АП50Б - серия;
- ХХХХ - максимальные расцепители тока:
- МТ- комбинированный максимальный расцепитель тока (электромагнитный и тепловой);
- М - электромагнитный максимальный расцепитель тока;
- Т- тепловой максимальный расцепитель тока;
- Х - дополнительный расцепитель:
- Н- минимальный расцепитель напряжения (номинальные напряжения: 110, 127, 220, 380, 400, 415 В переменного тока частотой 50 Гц);
- Д- независимый расцепитель (номинальное напряжение: 110, 127, 220, 230, 240, 380, 400, 415, 440 В переменного тока частотой 50 - 60 Гц);
- О- максимальный расцепитель тока в нулевом проводе;
- ХХХ- климатическое исполнение (У, ХЛ, Т) и категория размещения (2, 3, 5):
- УЗ, ТЗ, ХЛ5- без оболочки;
- У2, Т2, ХЛ5- в дополнительной металлической оболочке степени защиты IP54;
- Х - условное обозначение выключателя в зависимости от номинального тока главных цепей выключателя:
- 1 - (1,6; 2,5; 4 А);
- 2 - (6,3; 10; 16 А);
- 3 - (25; 40; 50; 63 А).
Технические характеристики:
|
Степень защиты |
IP20 |
|
Крепление: |
винт |
|
Стандартная упаковка |
1 шт |
|
Сечение присоединяемого провода |
2.5-6 кв мм |
|
Число полюсов |
2 или 3 |
|
Номинальный ток, А |
63 |
|
Уставка электромагнитного расцепителя: |
стандарт 10Iн, по заказу 3,5н |
|
Номинальное напряжение, В |
переменный ток 500, постоянный ток 220 |
|
Предельная коммутационная способность, кA |
0,5-4,0 |
|
Допустимое отклонение от рабочего положения, градусов не более |
5 |
|
Гарантийный срок эксплуатации, лет |
2 |
|
Габаритные размеры (LxBxH) мм |
двухполюсный 81х138х108 трехполюсный 103х138х108 |
Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
