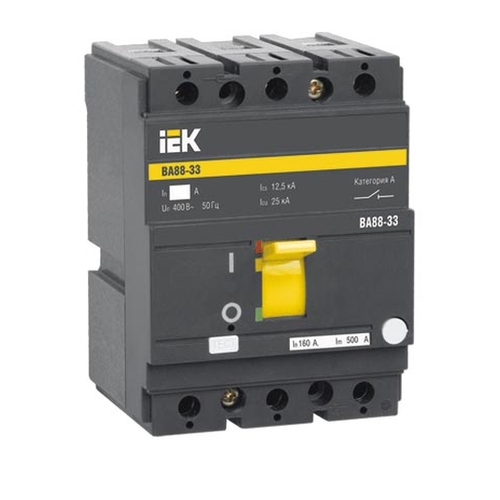

Автоматические выключатели ВА 8833

Автоматические выключатели ВА88-33 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи 63 А.



Назначение

Автоматические выключатели ВА88-33 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны на эксплуатацию в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи 63 А. Cоответствуют требованиям ГОСТ Р 50030.2 и изготовлены по техническим условиям ТУ 3422-001-18461115-2009.

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
    • аварийный контакт;
    • дополнительный контакт;
    • независимый расцепитель;
    • расцепитель минимального напряжения;
    • привод ручной поворотный;
    • электропривод;
    • втычная панель;
    • выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников, межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
  • Cовмещенный аварийно-дополнительный контакт.
  • Габариты и вес – на 10–20% меньше аналогичных выключателей других отечественных производителей, что позволяет монтировать шкафы и щиты меньшего размера. Кроме того, малые размеры делают возможной замену старых автоматических выключателей на выключатели серии ВА88.

Особенности конструкции

  • Токоограничение, то есть фактический ток во время короткого замыкания гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.
  • Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.
  • Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.
  • Двойная изоляция – полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.
  • Полный диапазон тепловых расцепителей дает возможность обеспечить селективность при многоступенчатой системе защиты.
  • Выключатели ВА88 могут устанавливаться в любом положении без изменений их номинальных характеристик. Выключатели ВА88 могут запитываться через верхние или нижние клеммы без нарушения работоспособности.
  • Большие значения номинальной предельной наибольшей отключающей способности.

Комплектация

  • Межфазные перегородки.
  • Комплект винтов для крепления на панель.
  • Комплект для присоединения внешних проводов.

Технические характеристики

Параметры

Значения

Максимальный номинальный ток (базовый габарит) Inm, A

160

Расцепитель сверхтоков

тепловой и электромагнитный

Номинальный ток (уставка теплового расцепителя), In, А

63

Количество полюсов

3

Уставка электромагнитного расцепителя Im, А

10×In

Номинальная рабочая наибольшая отключающая способность Ics при 400 В, кА

17.5

Номинальная предельная наибольшая отключающая способность Icu при 400 В, кА

35

Дополнительные устройства

Тип ручного поворотного привода

ПРП-1 160 А (ПРП-33)

Тип скобы крепления на DIN-рейку

скоба RCS-2

Тип аварийного контакта

АК-125/160 (АК-32/33)

Тип дополнительного контакта

ДК-125/160 (ДК-32/33)

Тип расцепителя независимого

РН-125/160 (РН-32/33)

Тип расцепителя минимального напряжения

РМ-125/160 (РМ-32/33)

Тип электропривода

ЭП-32/33

Тип панели монтажной для втычного монтажа переднего присоединения

ПМ1/П-33

Тип панели монтажной для втычного монтажа заднего резьбового присоединения

ПМ1/Р-33

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
