Кабель контрольный алюминиевый АКВВГ, АКВВГнг, АКВВГнг-LS

Кабель контрольный алюминиевый АКВВГ, АКВВГнг, АКВВГнг-LS

Кабель контрольный алюминиевый АКВВГ, АКВВГнг, АКВВГнг-LS предназначен для монтажа, установки, ремонта и технического обслуживания электрораспределительной и контрольной аппаратуры, для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.



Применение
Кабель контрольный алюминиевый АКВВГ, АКВВГнг, АКВВГнг-LS предназначен для монтажа, установки, ремонта и технического обслуживания электрораспределительной и контрольной аппаратуры, для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств с номинальным переменным напряжением до 660 В частоты до 100 Гц или постоянным напряжением до 1000 В. Прокладка в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.

Соответствие требованиям ТУ У 05758730.013-2000

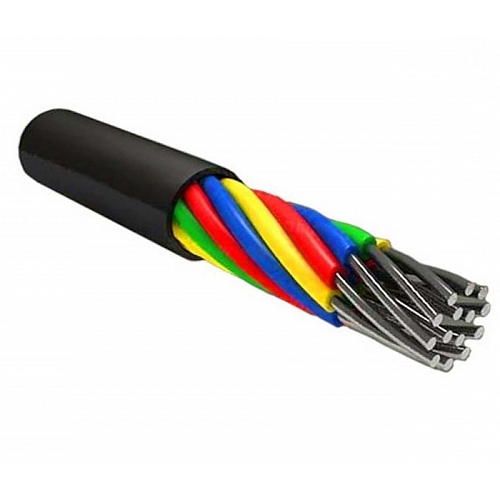

Структура кабеля

  • токопроводящая жила – алюминиевая однопроволочная сечением: 0,75; 1,0; 1,5; 2,5; 4,0 или 6,0 мм2
  • изоляция жил – поливинилхлоридный пластикат (ПВХ). Изолированные жилы скручены в сердечник.
  • оболочка – ПВХ пластикат

Возможно изготовление кабелей марок АКВВГнг с оболочкой из ПВХ пластиката пониженной горючести и марок АКВВГнг с оболочкой из ПВХ пластиката пониженной горючести с пониженным дымогазовыделением (LS).

Технические характеристики кабелей АКВВГ, АКВВГнг, АКВВГнг-LS

  • Виды климатического исполнения кабелей:
    • УХЛ категорий размещения 1 - 5
    • Т (кабели в тропическом исполнении) категорий размещения 2 - 5 по ГОСТ 15150-69
  • Рабочая температура окружающей среды: от -50°С до +50°С
  • Относительная влажность воздуха при температуре +35°С: 98%
  • Номинальная толщина изоляции для жил сечением:
  • 0.75 - 2.5 мм2 - 0.6 мм
  • 4 - 6 мм2 - 0.7 мм
  • 10 мм2 - 0.9 мм
  • Электрическое сопротивление изоляции жил при температуре 20°С сечением
    • 0.75 - 1.5 мм2 - не менее 10 МОм*км
    • 2.5 - 4.0 мм2 - не менее 9 МОм*км
    • 6 мм2 - не менее 6 МОм*км
  • Длительно допустимая температура нагрева жил при эксплуатации: +70°С
  • Радиус изгиба небронированных кабелей с медными жилами при прокладке при температуре окружающей среды не ниже 0°С составляет
    • для кабелей наружным диаметром до 10 мм включ.: не менее 3-х диаметров кабеля
    • для кабелей наружным диаметром 10-25 мм включ.: не менее 4-х диаметров кабеля
  • Радиус изгиба небронированных кабелей при прокладке и монтаже без предварительного нагрева при температуре окружающей среды не ниже -15°С: не менее 6-ти диаметров кабеля
  • Строительная длина кабелей: не менее 150 м
  • Срок службы:
    • при прокладке в земле (траншеях) и на эстакадах, не менее: 15 лет;
    • при прокладке в помещениях, каналах, туннелях, не менее: 25 лет
  • Гарантийный срок эксплуатации: 3 года со дня ввода кабелей в эксплуатацию
