Кабель силовой бронированный медный ВБбШв

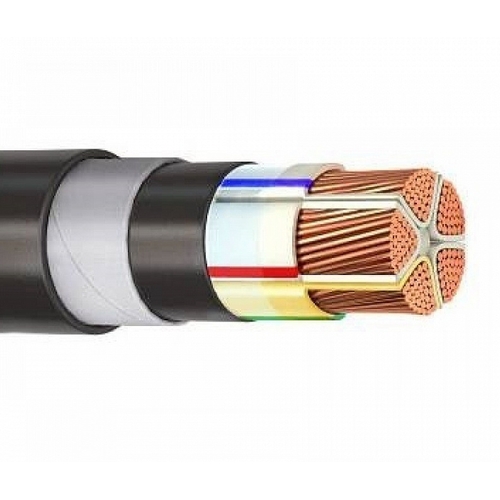

Конструкция

• Токопроводящая жила — медная, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483.
• Изоляция — из поливинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки).
• Скрутка — изолированные жилы двух-, трех-, четырех-, пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую). Номинальные сечения нулевых жил (меньшего сечения) и жил заземления соответствуют указанным в Приложении.
• Поясная изоляция — в кабелях с защитным покровом типа БбШв выпресована из ПВХ пластиката, или материала изоляции, или другого равноценного материала
• Защитный покров — типа БбШв:
  • броня из двух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
  • защитный шланг выпресованный из ПВХ пластиката, в кабелях марки ВБбШв-нг из ПВХ пластиката пониженной горючести.

Применение

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели марки ВБбШв нг применяются в сетях постоянного напряжения до 2500 В.

Для прокладки в земле, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации.

Технические характеристики

• Диапазон температур эксплуатации: от -50^оС да +50^оС.
• Относительная влажность воздуха при температуре до +35^оС: до 98%.
• Прокладка и монтаж кабелей без предварительного подогрева производится при температуре не ниже: -15оС.
• Минимальный радиус изгиба при прокладке:
  • кабелей одножильных — 10 наружных диаметров;
  • кабелей многожильных — 7,5 наружных диаметров.
• Номинальная частота: 50 Гц.
• Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин):
  • на напряжение 0,66 кВ — 3 кВ;
  • на напряжение 1 кВ — 3,5 кВ.
• Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70^оС.
• Строительная длина кабелей для сечений основных жил:
  • от 2,5 до 16 мм2 —  450 м;
  • от 25 до 70 мм2 —  300 м;
  • от 95 мм2 и выше —  200 м.
• Срок службы: 30 лет.
