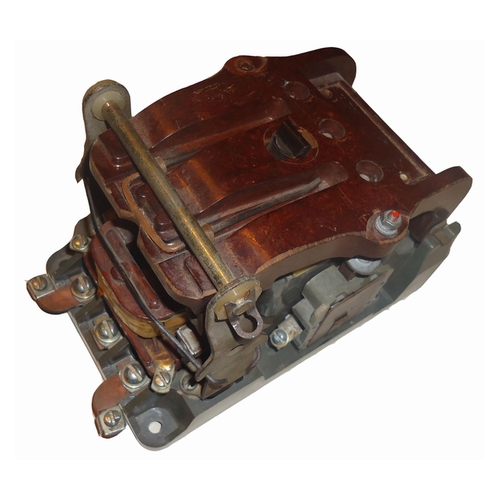

Магнитные пускатели серии ПАЕ, выпускаемые взамен серии ПА, предназначены для дистанционного управления электродвигателями и другими электроустановками. Они обеспечивают нулевую защиту, т. е. при исчезновении напряжения или его снижении до 50-60% от номинального катушка не удерживает магнитную систему пускателя, и силовые контакты размыкаются. При восстановлении напряжения токоприёмник остаётся отключенным. Это исключает возможность аварий, связанных с сапроизвольным пуском электродвигателя или другой электроустановки. Пускатели с тепловыми реле осуществляют также защиту электроустановок от длительных перегрузок.
Пускатели изготавливаются в открытом, защищённом, пылеводозащищенном и пылебрызгонепроницаемом исполнении на напряжение 110 В, 220 В, 380 В. Они могут быть реверсивными и нереверсивными. Реверсивные пускатели наряду с пуском, остановом и защитой электродвигателя изменяют направление его вращения.
В магнитные пускатели встраиваются тепловые реле ТРН, РТТ, РТЛ. Они срабатывают под влиянием протекающего по ним тока перегрузки электродвигателя и отключают его от сети.
Обозначение пускателей серии ПАЕ:
ПАЕ - X X X
ПАЕ - обозначение серии;
X - величина пускателя в зависимости от номинального тока:
- 3 - 40 А;
- 4 - 63 А, 80 А;
- 5 - 100 А;
- 6 - 160А;
X - обозначение исполнения:
обычное исполнение оболочек
- 1 - открытое;
- 2 - защищенное;
- 3 - пылезащищенное;
- 4 - пылебрызгонепроницаемое;
увеличенное исполнение оболочек
- 5 - защищенное;
- 6 - пылезащищенное;
- 7 - пылебрызгонепроницаемое;
X - дополнительные признаки:
- 1 - без реле теплового, нереверсивные;
- 2 - с реле тепловым, нереверсивные;
- 3 - без реле теплового, реверсивные;
- 4 - с реле тепловым, реверсивные;
- 5 - без реле теплового, со встроенными кнопками "Пуск" и "Стоп";
- 6 - с реле тепловым, со встроенными кнопками "Пуск" и "Стоп";
Возможные конфигурации:
ПАЕ-311; ПАЕ-312 ; ПАЕ-313 ; ПАЕ-314; ПАЕ-321; ПАЕ-322; ПАЕ-323; ПАЕ-324; ПАЕ-331; ПАЕ-411; ПАЕ-412; ПАЕ-413; ПАЕ-414; ПАЕ-421; ПАЕ-422; ПАЕ-423; ПАЕ-424; ПАЕ-432; ПАЕ-511; ПАЕ-512; ПАЕ-513; ПАЕ-514; ПАЕ-521; ПАЕ-522; ПАЕ-523; ПАЕ-524; ПАЕ-534; ПАЕ-611; ПАЕ-612; ПАЕ-613; ПАЕ-614; ПАЕ-621; ПАЕ-622; ПАЕ-623; ПАЕ-624
Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
