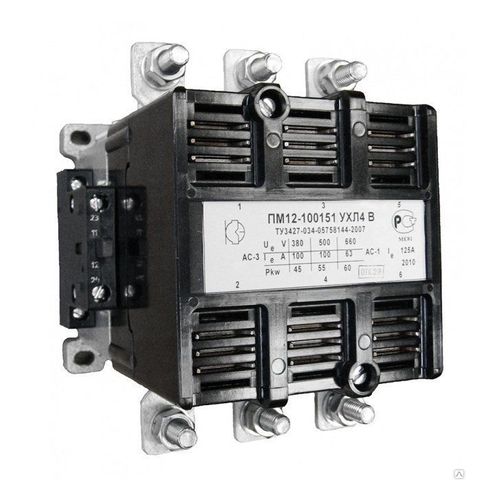

Магнитные пускатели серии ПМ12 предназначены для применения в стационарных установках для дистанционного пуска, непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных двигателем с короткозамкнутым ротором переменного напряжения до 660В частоты 50Гц.
При наличии тепловых реле пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.
Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.
Структура условного обозначения магнитных пускателей серии ПМ12
ПМ12 XXX X1 X2 X3
XXX - величина пускателя
- 1 - 010-10 ампер; 016-16 ампер;
- 2 - 025-25 ампер;
- 3 - 040-40 ампер;
- 4 - 063-63 ампер;
- 5 - 100-100 ампер;
- 7 - 250-250 ампер;
X1 - тип работы электродвигателя и наличие теплового реле
- 1 - без теплового реле нереверсивный
- 2 - с тепловым реле нереверсивный
- 5 - без теплового реле реверсивный
- 6 - с тепловым реле реверсивный
X2 - исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы
- 0 - IP00
- 1 - IP54 без кнопок
- 2 - IP54 с кнопками
- 3 - IP54 с кнопками и сигнальной лампой
- 4 - IP40 без кнопок
- 5 - IP20
- 6 - IP40 с кнопками
- 7 - IP40 с кнопками и сигнальной лампой
X3 - род тока и число контактов
Возможные обозначения магнитных пускателей серии ПМ12
Номинальный ток:
- 010 — 10А;
- 025 — 25А;
- 040 — 40А;
- 063 — 63А;
- 100 — 100А;
- 160 — 160А;
- 250 — 250А.
Исполнение пускателей по назначению и наличию теплового реле:
- 1 — нереверсивный пускатель без теплового реле;
- 2 — нереверсивный пускатель с тепловым реле;
- 5 — реверсивный пускатель без теплового реле, с мех. блокировкой и степенью защиты IP00;
- 6 — реверсивный пускатель с тепловым реле, с электрической и механической блокировками.
Исполнение пускателей по степени защиты и наличию кнопок:
- 0 — степень защиты IP00 без кнопок;
- 1 — степень защиты IP54 c кнопкой R;
- 2 — степень защиты IP54 с кнопками П+С;
- 3 — степень защиты IP54 с кнопками П+С+Л;
- 4 — степень защиты IP40 без кнопок;
- 5 — степень защиты IP20 без кнопок;
- 6 — степень защиты IP40 с кнопками П+С;
- 7 — степень защиты IP40 c кнопками П+С+Л.
Исполнение по износостойкости:
- А — 0,32 млн. циклов;
- Б — 0,1 млн. циклов;
- В — 0,03 млн. циклов.
