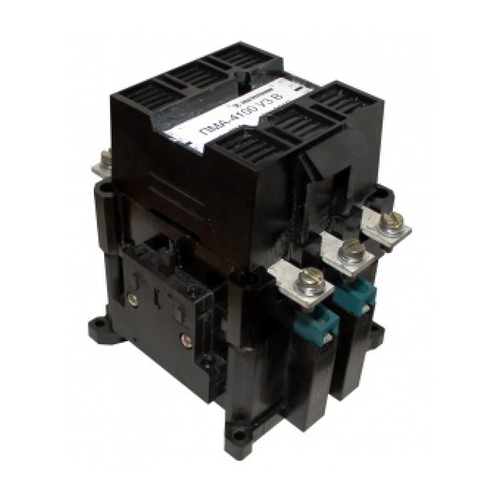

Магнитные пускатели серии ПМА

Магнитные пускатели серии ПМА предназначены для применения в стационарных установках для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором переменного напряжения 660 В частоты 50 и 60 Гц. При наличии трехполюсных тепловых реле серий РТТ и РТЛ пускатели осуществляют защиту управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз. Пускатели пригодны для работы в системах управления с применением микропроцессорной техники при шунтировании включающей катушки помехоподавляющим устройством или при тиристорном управлении.

Предназначены для дистанционного пуска непосредственным подключением к сети и отключения трехфазных асинхронных электродвигателей с короткозамкнутым ротором. Дополнительные функции: реверсирование, при наличии тепловых реле — защита двигателей от перегрузок недопустимой продолжительности, в т. ч. возникающих при выпадении одной из фаз, изменение схемы включения обмоток звезда/треугольник.

Структура условного обозначения магнитных пускателей серии ПМА

ПМА X1 X2 X3 X4

X1 - величина пускателя

X2 - тип работы электродвигателя и наличие теплового реле

• 1 - нереверсивный без ТР
• 2 - нереверсивный с ТР
• 3 - реверсивный без ТР
• 4 - реверсивный с ТР
• 5 - реверсивный без ТР
• 6 - реверсивный с ТР

X3 - исполнение пускателей по степени защиты и наличие кнопок управления и сигнальной лампы

• 0 - IP00
• 1 - IP40
• 2 - IP54
• 3 - IP40 с кнопками управления и сигнальной лампой
• 4 - IP54 с кнопками управления и сигнальной лампой
• 5 - IP40 с кнопками управления без сигнальной лампы
• 6 - IP54 с кнопками управления без сигнальной лампы

X4 - количество контактных групп и род тока

Для 0-ой величины

• 0 - 1з
• 1 - 1з+2р
• 2 - 1з+4р;
• 3 - 5з;
• 4 - 4з+2р;
• 5 - 2з;
• 6 - 3з;
• 7 - 2з+1р;
• 8 - 1з+2р

Для 3, 4, 5, 6 величин

Род тока главной цепи

• 0 - 380В - постоянный
• 1 - 660В - постоянный
• 2 - 660В - переменный

Возможные обозначения магнитных пускателей серии ПМА

Величина пускателей в зависимости от номинального тока:

• 3 — 40А;
• 4 — 63А;
• 5 — 100А;
• 6 — 160А.

Назначение и наличие теплового реле:

• 1 — нереверсивный без теплового реле;
• 2 — нереверсивный с тепловым реле;
• 3 — реверсивные без теплового реле с электрической блокировкой;
• 4 — реверсивные с тепловым реле с электрической блокировкой;
• 5 — реверсивные без теплового реле с электрической и механической блокировками;
• 6 — реверсивные с тепловым реле с электрической и механической блокировками;
• 7 — нереверсивные с аппаратом позисторной защиты АЗП;
• 8 — реверсивные с АЗП и механической блокировкой;
• 9 — нереверсивные с аппаратом позисторной защиты УВТЗ-1М;
• 0 — реверсивные с УВТЗ-1М и с механической и электрической блокировками.

Степень защиты и наличие кнопок:

• 0 — IP00 без кнопок;
• 1 — IP40 без кнопок;
• 2 — IP54 без кнопок;
• 3 — IP40 c кнопками П+С;
• 4 — IP54 c кнопками П+С;
• 5 — IP40 с кнопками П+С+сигнальная лампа;
• 6 — IP54 с кнопками П+С+ сигнальная лампа.

Род тока цепи управления:

• 0 — переменный;
• 1 — постоянный.

Основные технические параметры

Выпускаются в следующих исполнениях:

• открытое без теплового реле;
• открытое с тепловым реле;
• закрытое без теплового реле;
• закрытое с тепловым реле.

Ток теплового реле пускателя соответствует номинальному току пускателя. Напряжение главной цепи пускателей ПМА составляет 380-660 В. Степень защиты соответствует IP00, IP40, IP54.
