Однофазные трансформаторы серии ОСМ1 мощностью от 0,063 до 4,0 кВА используются в сети переменного тока частоты 50 Гц с номинальным напряжением до 660 В, в качестве устройства, запитывающего цепи управления местного освещения, сигнализации и выпрямителей собранных по двухполупериодной схеме выпрямления.

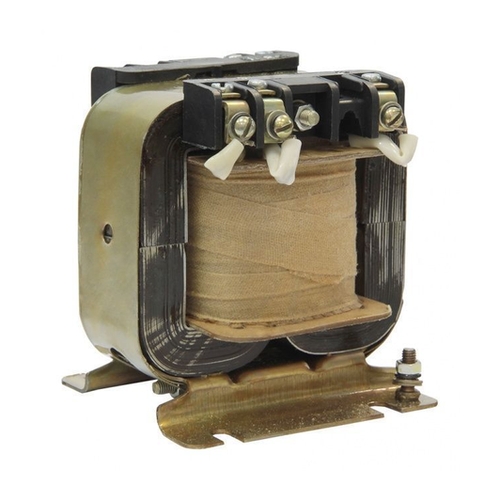

Трансформаторы ОСМ1 выполнены на витом разрезном магнитопроводе из холоднокатаной электротехнической стали. Катушки каркасной конструкции из медного провода с теплостойкой изоляцией. ОСМы в сборе пропитаны влагостойким электроизоляционным лаком в специальной установке для пропитки. Трансформаторы одного типа, но различных климатических исполнений идентичны по всем электрическим параметрам и габаритным размерам, за исключением защитных покрытий. Выходные клеммы трансформаторов расположены на изоляционных колодках из пластмассы. Окружающая среда, в которой работают трансформаторы ОСМ1 — невзрывоопасная. Необходимая защита от прикосновения, влагозащита и защита от перегрузки осуществляется установкой, в которую встраивается трансформатор.
Расшифровка трансформаторов ОСМ1
ОСМ1-0,25-УЗ-380/5-22-110/12 ТУ
- О - однофазный;
- С - сухой;
- М - многоцелевого назначения.;
- 1 - первая модель;
- 0,25 - номинальная мощность, кВ·А;
- У3 - вид климатического исполнения;
- 380 - напряжение первичной обмотки, В;
- 5-22-110 - напряжение вторичной обмотки, с ответвлениями на 5,22 и 110, В;
- 12 - напряжение третьей обмотки, В;
- ТУ - технические условия ТУ16-717.137-83;
