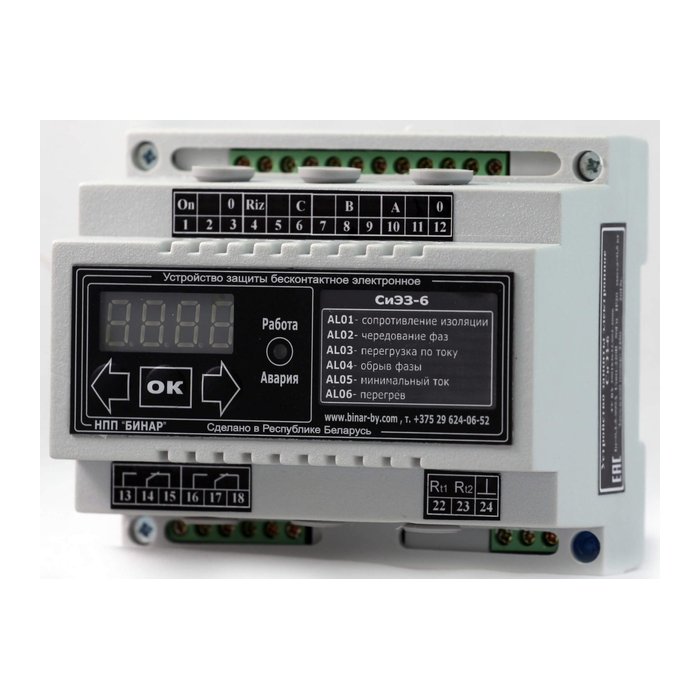

Устройство комплексной защиты электродвигателей бесконтактное электронное СиЭЗ-6

Предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 0,3 ÷ 999 А мощностью 0,2 ÷ 500 кВт

Устройство защиты электродвигателей СиЭЗ–6 предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 0,3 ÷ 999 А мощностью 0,2 ÷ 500 кВт (в диапазоне 0,2 ÷ 2,2 кВт с прямым включением, в диапазоне 2,2 ÷ 500 кВт с применением стандартных трансформаторов тока) по следующим параметрам аварийных режимов:

  • контроль наличия и чередования фаз электросети;
  • обрыв фазы;
  • перегрузки по току (заклинивание ротора, увеличение тока электродвигателя сверх номинального (рабочего) --значения из-за электрических или технологических перегрузок);
  • предпусковой контроль сопротивления изоляции;
  • защита по минимальному току («Сухой ход», изменение нагрузки ниже минимальной);
  • перегрев электродвигателя.

СиЭЗ-6 обеспечивает:

  • индикацию токов по трем или одной фазам по выбору;
  • цифровую установку номинального (рабочего) тока защиты;
  • индикацию вида аварии;
  • индикацию токов аварийных режимов при срабатывании защиты;
  • установку тока-временной характеристики защиты в зависимости от режимов работы электродвигателя и его технических характеристик;
  • установку времени задержки контроля  тока-временной характеристики защиты на время пуска электродвигателя в зависимости от режимов работы электродвигателя и его технических характеристик;
  • цифровую установку тока защиты по минимальному току;
  • возможность включения и отключения необходимых параметров защит;
  • управление по релейному выходу пускателем электродвигателя;
  • подключение внешней индикации по релейному выходу аварийной сигнализации;
  • режим автоматической разблокировки устройства (снятие режима «Авария») при необходимости по истечении заданного времени.

Диапазон защищаемых трехфазных электродвигателей мощностью

с прямым включением 0,2 ÷ 2,2 кВт
с применением стандартных трансформаторов тока 2,2 ÷ 500 кВт
Время срабатывания защиты по обрыву фазы 2 ± 0,5 c
Время срабатывания защиты по минимальному току 3 ± 0,5 c
Порог срабатывания по сопротивлению изоляции перед пуском Rиз < 0,5 Мом
Нагрузочная способность выходных контактов управления и индикации 5 А (при 250В)
Потребляемая мощность, не более 3 ВА
Степень защиты IP20
Габаритные размеры, не более 110 х 90 х 70 мм


Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж
