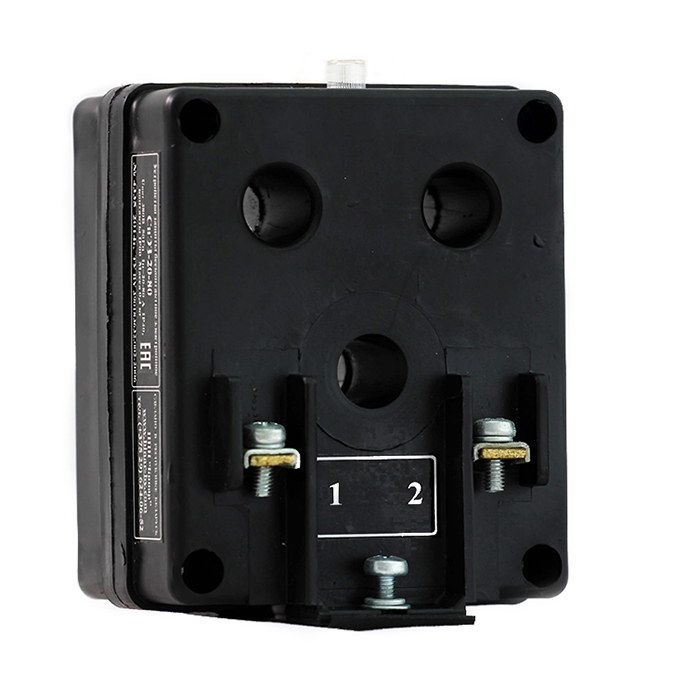

Устройство комплексной защиты электродвигателей бесконтактное электронное СиЭЗ

Предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 8 ÷ 80 А мощностью 2 ÷ 45 кВт

СиЭЗ-8-25 и СиЭЗ-20-80 (выпускаются по техническим условиям ТУ BY 390183632.002-2006) предназначены для защиты 3-х фазных асинхронных электродвигателей переменного тока с короткозамкнутым или фазным ротором (насосов, вентиляторов, дымососов, компрессорного, холодильного, подъемно-транспортного оборудования, станков и т.д.), мощностью от 2 до 45 кВт, два исполнения: 8-25 А; 20-80 А; (при применении трансформаторов тока или шунтов — защита двигателей любой мощности) при следующих аварийных режимах:

  • обрыв любой из фаз;
  • увеличение тока двигателя сверх номинального (рабочего) значения вследствие электрических или технологических перегрузок;
  • заторможение (заклинивание) ротора электродвигателя.

По дополнительной заявке устройство может быть оснащено одной из дополнительных функций:

  • контроля температурного режима и защиты от температурных перегрузок;
  • режим электронной блокировки повторных пусков электродвигателя.

Отключение двигателя происходит при увеличении тока сверх номинального значения:

  • в 1,5 раза за 20 с;
  • в 3,5 раза — за 5 с.

При обрыве любой из фаз отключение электродвигателя происходит за время не более 3 с.

  • Степень защиты изделия IP20.
  • Габаритные размеры 70 х 82 х 100 мм.
  • Масса не более 0,4 кг.
  • Гарантийный срок эксплуатации — 2 года.
  • Срок эксплуатации устройства — не менее 10 лет.
