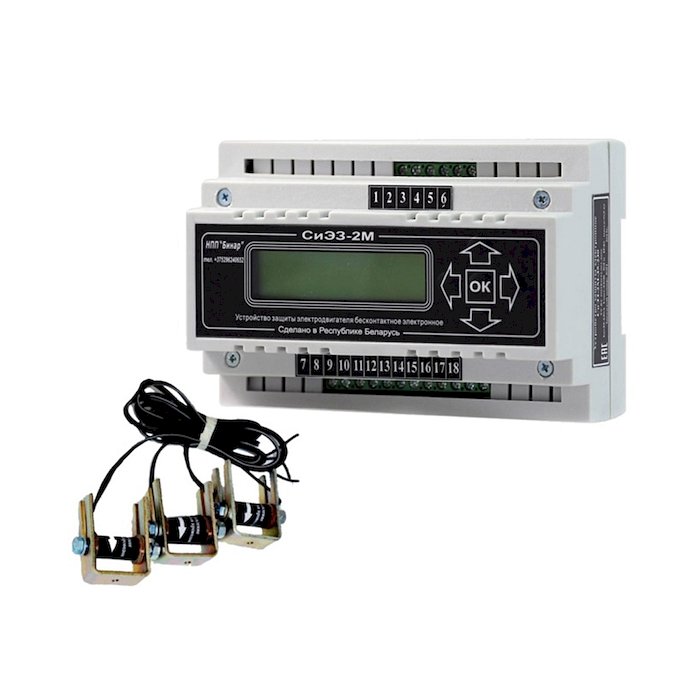

СиЭЗ–2М – микропроцессорное устройство с выносными датчиками тока , встроенными клавиатурой и ЖК-индикатором, индицирующим значения токов по каждой фазе и причину аварии при её возникновении.
Предусмотрена возможность программирования параметров защиты. Устройство обеспечивает запоминание даты, времени и причины включения/выключения электродвигателя.
Предназначено для защиты 3-х фазных электродвигателей переменного тока с короткозамкнутым или фазным ротором с номинальным напряжением 380 В (насосов, вентиляторов, дымососов, компрессорного, холодильного, подъемно-транспортного, станочного оборудования и т.д.) следующей мощности:
- СиЭЗ-2М-5-50 - 5 ÷ 50А, 5 ÷ 25кВт
- СиЭЗ-2М-35-230 - 35 ÷ 23А, 25 ÷ 110кВт
- СиЭЗ-2М-180-320 - 180 ÷ 320А, 110 ÷ 160кВт
Настройка устройства производится при входе в программу установки параметров, которая позволяет установить потребителю номинальный рабочий ток электродвигателя, выключить/включить контроль защит, произвести настройку временных и количественных параметров защиты, просмотреть журнал событий, стереть журнал событий, установить часы-календарь.
Устройство обеспечивает:
- пофазное цифровое отображение тока двигателя в рабочем и аварийных режимах;
- индикацию вида аварии с помощью встроенной ЖКИ панели;
- установку параметров отключения и аварийных режимов защиты, отличных от базового (установленного при поставке), пользователем устройства, путем набора необходимых параметров с клавиатуры устройства с одновременной индикацией устанавливаемых параметров на ЖК-индикаторе;
- сохранение последних аварийных значений тока аварии в каждой фазе;
- регистрацию и сохранение даты, времени причины каждого рабочего или аварийного включения/отключения двигателя в архиве данных (до 10 000 событий);
- возможность просмотра архива, его стирания.
Параметры и режимы функционирования защиты с диапазонами установок приведены в Таблице параметров.
Напряжение питания системы: 220 В ± 10 %, 50 Гц.
Используется как с одиночными, так и с реверсивными магнитными пускателями (контакторами) с номинальным напряжением в цепи управления (220) 380 В и током от 0,05 до 1 А. Если рабочий ток в цепи управления катушки пускателя более 1 А, необходимо использовать промежуточное реле.
Диапазон рабочих температур: от -10 оС до +40 оС.
Габаритные размеры не более: 140 х 90 х 70 мм.
Масса: не более 0,4 кг.
