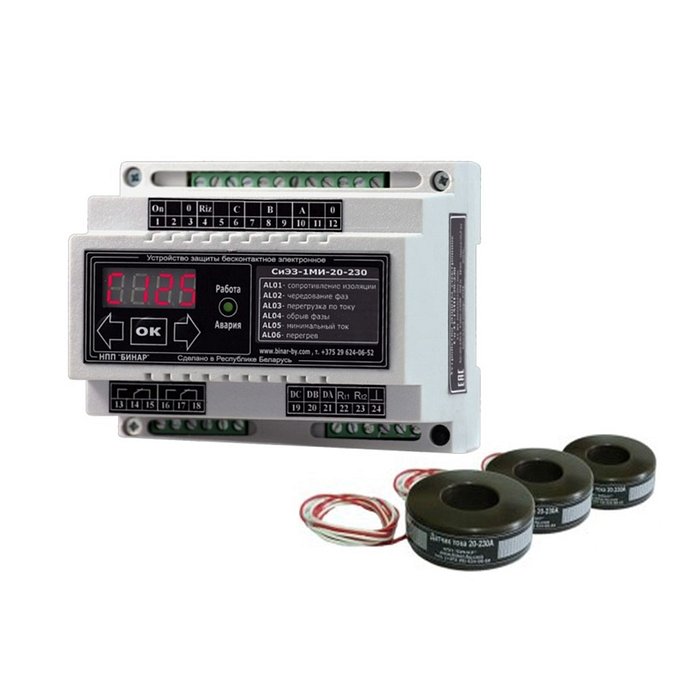

Устройство защиты электродвигателей СиЭЗ–1МИ-20-230 предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 20 ÷ 230 А мощностью 12 ÷ 115 кВт по следующим параметрам аварийных режимов:
- контроль наличия и чередования фаз электросети;
- обрыв фазы;
- перегрузки по току (заклинивание ротора, увеличение тока электродвигателя сверх номинального (рабочего) значения из-за электрических или технологических перегрузок);
- предпусковой контроль сопротивления изоляции;
- защита по минимальному току («Сухой ход», изменение нагрузки ниже минимальной);
- перегрев электродвигателя.
СиЭЗ–1МИ-20-230 обеспечивает:
- индикацию токов по трем или одной фазам по выбору;
- цифровую установку номинального (рабочего) тока защиты;
- индикацию вида аварии;
- индикацию токов аварийных режимов при срабатывании защиты;
- установку тока-временной характеристики защиты в зависимости от режимов работы электродвигателя и его технических характеристик;
- установку времени задержки контроля тока-временной характеристики защиты на время пуска электродвигателя в зависимости от режимов работы электродвигателя и его технических характеристик;
- цифровую установку тока защиты по минимальному току;
- возможность включения и отключения необходимых параметров защит;
- управление по релейному выходу пускателем электродвигателя;
- подключение внешней индикации по релейному выходу аварийной сигнализации;
режим автоматической разблокировки устройства (снятие режима «Авария») при необходимости по истечении заданного времени.
|
Диапазон защищаемых трехфазных электродвигателей мощностью |
12÷ 115 кВт; |
|
Время срабатывания защиты по обрыву фазы |
2 ± 0,5 c; |
|
Время срабатывания защиты по минимальному току |
3 ± 0,5 c; |
|
Порог срабатывания по сопротивлению изоляции перед пуском |
Rиз < 0,5 Мом; |
|
Нагрузочная способность выходных контактов управления и индикации |
5 А (при 250В); |
|
Потребляемая мощность, не более |
3 ВА. |
|
Степень защиты |
IP20; |
|
Габаритные размеры, не более |
110 х 90 х 70 мм |
