Устройства обеспечивают отключение электроснабжения трансформаторных подстанций и линий электропередач при возникновении однофазного короткого замыкания с наличием тока в нулевом проводе, значением, превышающим заданную уставку тока срабатывания в течение времени установленной задержки срабатывания УНЗ.
В устройстве предусмотрено:
- индикацию текущего значения тока;
- возможность установки тока и времени срабатывания;
- запоминание и индикацию максимального значения тока за период времени от его последнего сброса;
- запоминание и индикацию значения тока последнего срабатывания.
Краткое описание работы устройства
Устройство состоит из трансформатора тока, схемы управления и выходного электромагнитного реле.
При возникновении однофазного К.З. в линии устройство фиксирует наличие тока в нулевом проводе величиной более заданной уставки срабатывания Iср с помощью встроенного или выносного датчика тока и через время задержки tз = (1-10) ± 0,5 с замыкает цепь питания катушки независимого расцепителя, расцепитель отключает автоматический выключатель, электроснабжение аварийной линии отключается.
Если длительность К.З. менее установленного, то отключение линии не производится.
При нажатии и удержании кнопки «Тест» имитируется срабатывание устройства по превышению тока
Основные технические данные
- Разброс тока срабатывания – ± 10 %.
- Задержка срабатывания tз устройства при превышении током заданной уставки –(1-10) ± 0,5 с.
- При тестировании, путем нажатия кнопки «Тест», по истечении не более 5 секунд произойдет срабатывание устройства.
- Максимально допустимая коммутируемая мощность при нагрузке не более 600 ВА.
- Степень защиты устройств от воздействия пыли, посторонних тел и воды по ГОСТ 14254 соответствует IP40, контактных зажимов IP00. Устройства устойчивы к воздействию температуры окружающего воздуха в диапазоне от - 45 °C до + 55 °C, относительной влажности 98 % при температуре 25 °C и атмосферном давлении от 84 до 106,7 кПа.
Модификации устройств:

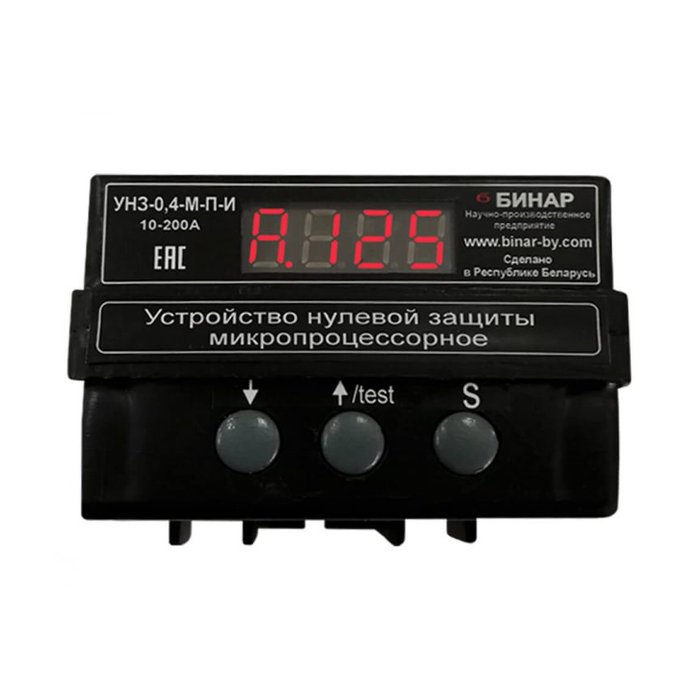

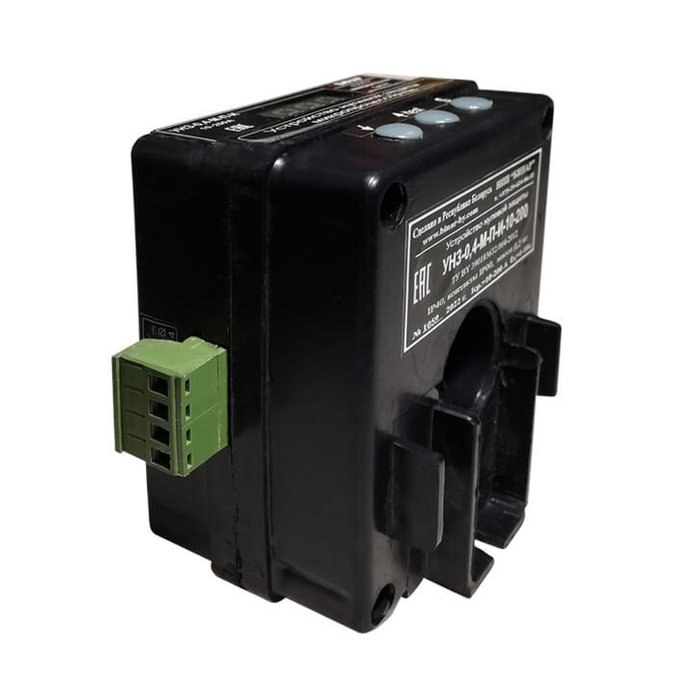

- УНЗ-0,4-М-П-И/10-200А t=1-10c (шаг 1c) , Встроенный датчик тока, отв. Ø 24
- УНЗ-0,4-Т-И 100-800A t=1-10c (шаг 1), Внешний датчик тока, отв. Ø 40
- УНЗ-0,4-Т-И 1-5A t=1-10 (шаг 1) Встроенный датчик тока+внешний стандартный датчик, диапазон определяется внешним стандартным датчиком(трансформатором) тока .
Габаритные размеры и масса устройств без выносного датчика тока соответствуют следующим значениям:
- габаритные размеры, не более– 75x85x105 мм;
- масса, не более – 0,35 кг.
Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж
