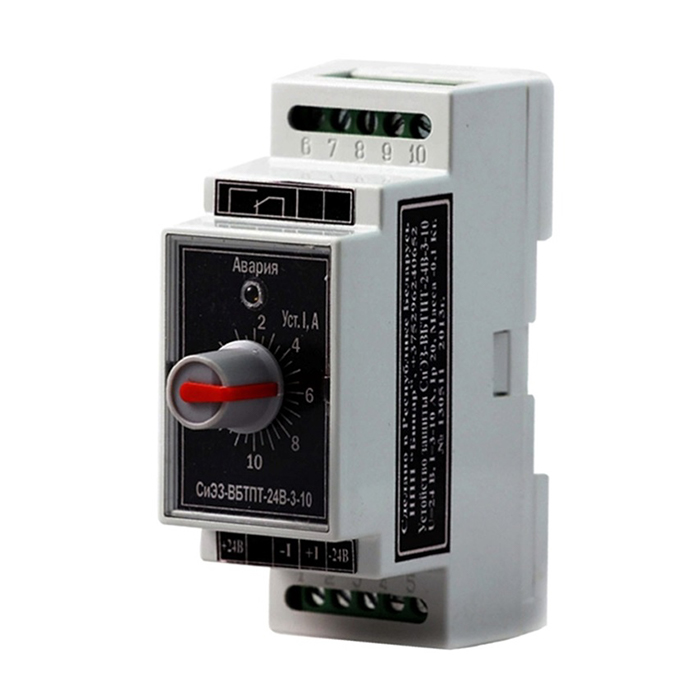

Устройство защиты бесконтактное электронное СиЭЗ-ВБТ-П (постоянного тока)

Предназначено для защиты любых электрических цепей и электродвигателей постоянного тока

Устройство предназначено для защиты любых электрических цепей и электродвигателей постоянного тока, а также для использования совместно с электродвигателем постоянного тока вместо концевых выключателей или для их дублирования.

Особенностью данного устройства является то, что устройство обеспечивает гальваническую развязку между цепью измерения тока и цепью управления, а также в случае применения вместо концевого выключателя не требует установки в рабочей зоне с неблагоприятными условиями и освобождает от необходимости проводить кабель к концевому выключателю в рабочую зону.

Устройство устанавливается непосредственно в щите управления и позволяет эффективно и надежно обеспечить отключение электрической цепи или электродвигателя, при достижении механизмом механического упора или превышения рабочей нагрузки электродвигателя или в электрической цепи.

По требованию заказчика параметры СиЭЗ-ВБТ-П (напряжение питания, диапазон тока электрической цепи или электродвигателя и др.) могут быть изменены или дополнены.      Устройство обеспечивает отключение магнитного пускателя при увеличении тока электродвигателя свыше значения, установленного регулятором на передней панели устройства.

В устройстве введена задержка срабатывания на время запуска двигателя 0,5-0,7 с для исключения ложных отключений.

При уменьшении тока ниже установленного значения устройство переходит в исходное состояние с задержкой 0,2-0,3 с.

Устройство предназначено для работы в цепи питания электродвигателей постоянного тока с номинальным (рабочим) током в диапазоне от 3 до 10 А (параметры могут быть изменены). При изменении температуры окружающей среды уход установленного уровня срабатывания устройства не превышает 10%.

Цепь датчика тока устройства гальванически изолирована от цепи питания.

  • Сопротивление цепи датчика тока (+I, -I), без учёта сопротивления контактов — не более 0,005 Ом.
  • Напряжение питания устройства – 24 В ± 10 % постоянного тока, ток потребления – не более 0,1 А (параметры могут быть изменены).
  • Выходные контакты устройства обеспечивают коммутацию: постоянного напряжения 24 В, током не более – 5 А, переменного напряжения 240 В, током не более 5 А.
  • Диапазон температуры окружающей среды -40 °С — +40 °С.
  • Габаритные размеры, не более, – 35 х 80 х 90 мм.
  • Масса, не более – 0,1 кг.
