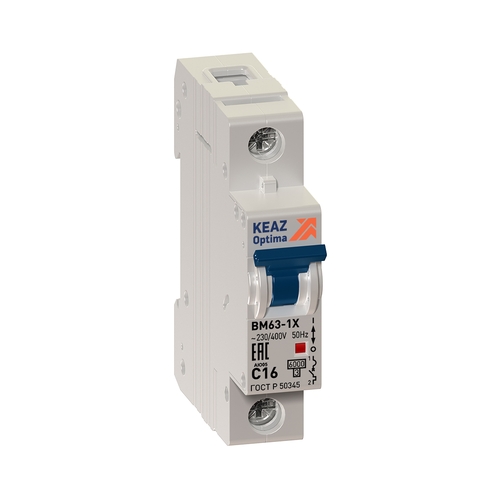

Автоматический выключатель модульный на DIN-рейку - устройство защиты участков сети от перегрузки по току, в том числе от токов короткого замыкания. В отличие от силового автоматического выключателя имеет модульную конструкцию, стандартная ширина одного полюса - 18 м, и устанавливается на 35 мм DIN-рейку.
Основные защитные элементы автомататического выключателя - тепловой и электромагнитный расцепители. Тепловой расцепитель представляет собой биметаллическую пластину, которая при превышении током номинального значения нагревается, изгибается и отключает автомат, электромагнитный - катушку с сердечником, который мгновенно втягивается при появлении токов короткого замыкания и также отключает автомат.
Характеристики автоматических выключателей
- Номинальный ток, измеряется в Амперах - ток, при превышении которого срабатывает защита. Наиболее популярные номиналы автоматических выключателей - 6А, 10А, 16А, 25А, 32А, 40А, самый распространенный на сегодняшний день - автомат 16А.
- Количество полюсов - зависит от количества фаз. Для защиты однофазных сетей, как правило, используются однополюсные и двухполюсные автоматические выключатели, для защиты трехфазных - трехполюсные и четырехполюсные.
- Время-токовая характеристика отключения - зависимость скорости срабатывания автомата от превышения током номинального значения.
- характеристика B - мгновенное срабатывание электромагнитного расцепителя при 3-5-кратном превышении номинального тока
- характеристика C - при 5-10-кратном
- характеристика D - 10-20-кратном.
- Максимальная отключающая способность, измеряется к килоамперах - максимальное значение тока, при котором автомат сохраняет свою работоспособность - чем выше - тем лучше.
