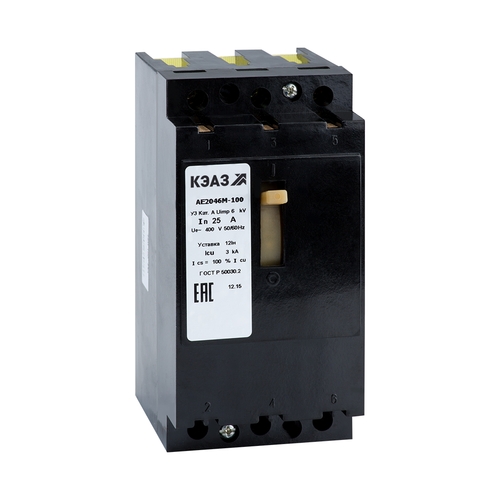

Автоматические выключатели серии АЕ20

Автоматические выключатели АЕ-2046, АЕ-2056, АЕ-2066 предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т.ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.


Выберите интересующий вас вариант
АЕ 2056М-100 125А Автоматический выключатель 87.06 руб. за 1 шт

Автоматические выключатели АЕ-2046, АЕ-2056, АЕ-2066 предназначены для установки в электрических цепях напряжением до 660 В переменного тока частотой 50-60 Гц и до 220 В постоянного тока, для защиты электрических цепей от перегрузок и токов короткого замыкания, в т.ч. для встраивания в комплексные устройства, для защиты, пуска и остановки асинхронных электродвигателей с короткозамкнутым ротором для оперативных включений и отключений указанных цепей с частотой до 30 включений в час.

Структура условного обозначения выключателей серии АЕ-20

АЕ-20 X1 X2 - X3 X4 X5 00 X6 XX7

АЕ-20 - серия выключателя

X1 - Величина номинального тока

X2 - Число полюсов и тип максимальных расцепителей тока

X3 - Модификация выключателя

X4- Наличие или отсутсвие вспомогательных контактов

X5 -  Наличие дополнительного расцепителя

X6- Наличие температурной компенсации и регулировки тока

00 - Степень защиты IP

XX7 - Климатическое исполнение

Технические характеристики автоматов АЕ-2046, АЕ-2056, АЕ-2066

Степень защиты

IP00, IP20

Крепление винт,

под DIN рейку

Стандартная упаковка

4 шт.

Сечение присоединенного провода

1-6 кв.мм

Число полюсов:

3

Номинальный ток, А: 63, 80, 100, 125



Уставки номинальных токов Iнр, А

10; 12,5; 16; 20; 25; 31,5; 40; 50; 63; 80; 100; 125

Тепловой расцепитель

есть, регулировка +/- 15%

есть, без регулировки

Установка электромагнитного расцепителя

12Iн; 10lн; 5Iн (по заказу);

Номинальное питание, В

380; 660

Предельная коммутационная способность

5 кА

Масса не более

1,6 кг

Типоисполнения выпускаемых выключателей АЕ-2046, АЕ-2056, АЕ-2066

  • АЕ-2043
  • АЕ-2053М
  • АЕ-2053М1
  • АЕ-2046
  • АЕ-2056
  • АЕ-2056М
  • АЕ-2056М1

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
