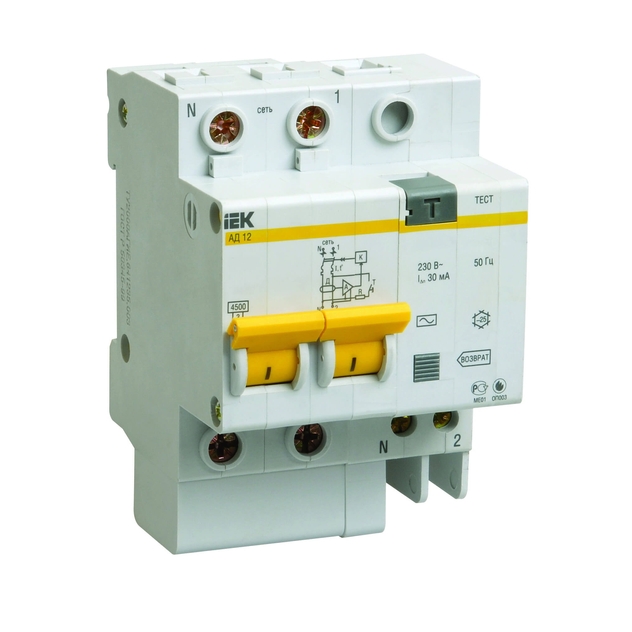

Дифференциальные автоматические выключатели

Основное отличие дифференциального автоматического выключателя в том, что он состоит из двух жестко соединенных функциональных узлов: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения током, со взаимосогласованными характеристиками. Монтаж производится на 35-мм монтажную DIN-рейку.



Основное отличие дифференциального автоматического выключателя в том, что он состоит из двух жестко соединенных функциональных узлов: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения током, со взаимосогласованными характеристиками. Монтаж производится на 35-мм монтажную DIN-рейку.

Назначение дифавтомата

Благодаря высокому быстродействию (меньше 0,04с) дифференциальные автоматические выключатели с установкой срабатывания ln=10 и 30 mA, обеспечивают эффективную защиту человека от поражения электрическим током в случае его прикосновения к токоведущим частям или оказавшимся под напряжением в результате повреждения изоляции нетоковедущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от перегрузки и токов короткого замыкания (сверхтоков). Кроме того, в дифавтомате предусмотрена защита от перенапряжения в сети, т.е. отключение участка цепи (в том числе квартирной) при длительных бросках напряжения свыше 265 В.

Принцип действия дифавтомата

Автоматический выключатель и модуль дифференциальной защиты включены последовательно, чем обеспечивается питание электронного усилителя модуля дифференциальной защиты и поддерживается его рабочий режим.

МДЗ содержит датчик - дифференциальный трансформатор, осуществляющий обнаружение дифференциального тока (утечки) и расположенный на силовых проводах, электронный усилитель, на выходе которого включена катушка электромагнита сброса. Для проверки функционирования дифавтомата в эксплуатации предусмотрена цепь контроля с кнопкой «тест».

При установке рычага управления в положение ВКЛ., получает питание МДЗ.
При протекании по его силовым проводам тока нагрузки, в магнитопроводе датчика создаются равные, противоположно направленные магнитные потоки и в обмотке III практически не наводится напряжение. Выключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело прикоснувшегося человека), равенство потоков нарушается и в обмотке III наводится напряжение, примерно пропорциональное дифференциальному току. При определенном значении этого напряжения (уставка срабатывания), усилитель открывается и подает ток от дополнительного источника питания на катушку электромагнита сброса. Электромагнит сброса сдвигает защелку механизма независимого расцепления выключателя. Происходит принудительное размыкания его контактов. Тот же процесс имеет место при обрыве цепи обмотки III и срабатывании защиты от перенапряжения. Аналогично размыкаются контакты дифавтомата под воздействием защиты от сверхтоков.

Преимущества

  • высокое быстродействие
  • защита от перегрузок и от таков короткого замыкания
  • широкий диапазон рабочих температур от -25 до +50 оС
  • высокая механическая износостойкость

Недостатки

  • Главным недостатком является то, что дифавтоматы нельзя использовать, если к этой группе розеток подсоединены компьютеры – возможны ложные срабатывания.
  • Занимают больше места, чем автомат и УЗО.



Технические характеристики дифавтомата

Номинальное рабочее напряжение, В

~230/400

Частота тока сети, Гц

50

Максимальное сечение провода, присоединяемого к зажимам, мм 2

25

Число полюсов

2

Номинальный коммутируемый ток, ln, А

6, 10, 16, 25, 32, 40, 50, 63

Уставка срабатывания по дифференциальному току, lDn, (mA)

10, 30, 100, 300

Номинальная отключающая способность (А)

4500

Степень защиты по ГОСТ 14254-96

IP20

Диапазон рабочих температур, о C

-25 - +40

Рабочая характеристика при наличии дифференциального тока с составляющими постоянного тока

АС

Число механических циклов переключения, не менее

10 000

Число срабатываний от дифференциального тока, не менее

4500

Срок службы не менее, лет

15
