ОБЩИЕ СВЕДЕНИЯ

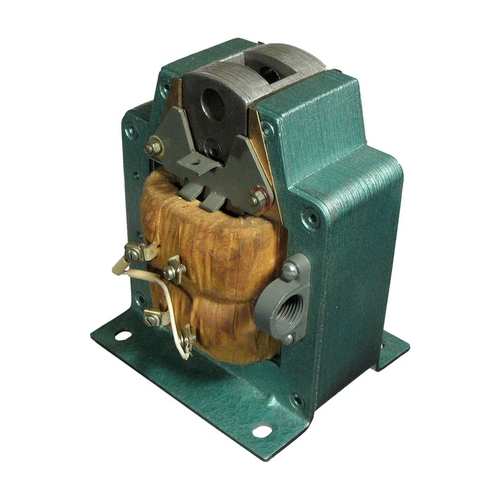

Электромагниты серии ЭД однофазные переменного тока длинноходовые применяются для дистанционного управления гидравлическими, пневматическими и другими механизмами.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Высота над уровнем моря: до 2000м.
Диапазон рабочих температур: - от -40°С до +40°С.
Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнита, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Рабочее положение: вертикальное.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ЭД - Х1Х2Х3Х4Х5 М Х6Х7
- ЭД - электромагнит длинноходовой
- Х1Х2 - габарит (размер магнитопровода):
- 10;
- 11;
- Х3 - способ воздействия на исполнительный механизм:
- 1 - тянущий;
- 2 - толкающий;
- Х4 - режим работы:
- 0 - ПВ100,40%
- 1 - ПВ15%
- Х5 - степень защиты:
- 1 - IP30;
- 2 - IP20;
- М - катушка с гибкими выводами
- Х6Х7 - климатическое исполнение и категория размещения (У3, УХЛ4)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
ЭД -10101, ЭД-10102 |
ЭД-11101, ЭД-11102 |
|
Напряжение питания, В, переменного тока частоты 50Гц |
110, 127, 220, 380, 500, 660 |
|
|
Потребляемая мощность (пусковая/рабочая), Вт |
2300/120 |
2300/140 |
|
Номинальное тяговое усилие, Н |
160 |
250 |
|
Ход якоря, мм |
40 |
40 |
