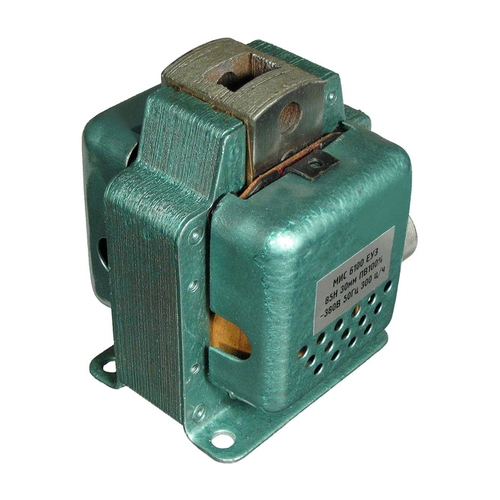

Электромагниты серии МИС

ОБЩИЕ СВЕДЕНИЯ

Электромагниты серии МИС предназначены для дистанционного управления исполнительными органами станков и механизмов. Электромагниты включаются в сеть однофазного переменного тока напряжением 110, 127, 220, 230, 380, 400, 415, 440 и 500В частотой 50 и 60Гц.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Высота над уровнем моря: до 2000м.
• Диапазон рабочих температур: от -40 до +40°С.
• Окружающая среда: взрывобезопасная, не содержащая пыли в количестве, нарушающем работу электромагнитов, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
• Рабочее положение в пространстве: вертикальное.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

МИС-Х₁Х₂Х₃Х₄Х₅Х₆З:

• МИС - вид аппарата; Х₁ - габарит (размер магнитопровода: 1, 2, 3, 6, 5, 6);
• Х₂ - исполнение по способу воздействия на исполнительный механизм:
  • 1 – тянущее;
  • 2 - толкающее;
• Х₃ - режим работы - относительная продолжительность включения :
  • 0 - ПВ100, 40%;
  • 1 - ПВ 10%;
• Х₄ - исполнение по степени защиты:
  • 0 - 1Р20;
  • 1 - 1РОО;
• Х₅ - исполнение выводов катушки :
  • Е - с жесткими выводами;
  • М - с гибкими выводами;
• Х₆З - климатическое исполнение (У, Т) и категория размещения (3).

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
