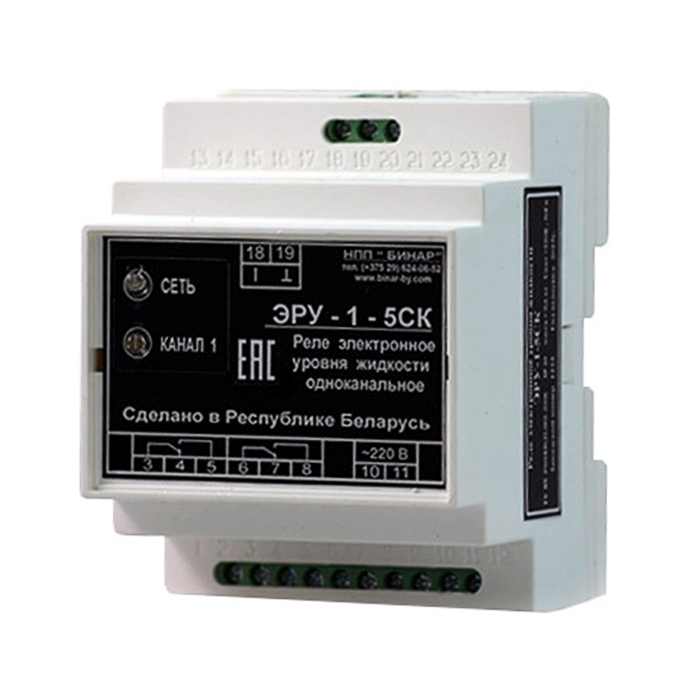

Электронное реле уровня жидкости одноканальное ЭРУ-1-5СК

Предназначены для сигнализации и управления уровнем наполнения, расхода, давления жидкостей

Устройства предназначены для сигнализации и управления уровнем наполнения, расхода, давления жидкостей, путем автоматического включения/выключения электронасосных агрегатов и других исполнительных устройств.

Могут применяться на таких объектах, как водонапорные установки, КНС, котельные агрегаты, другие резервуары питьевой или технической воды, молока, пищевых напитков, конденсата, химикатов и других электропроводных жидкостей – с использованием кондуктометрических электродных датчиков уровня, электроконтактных манометров или реле давления, а также для контроля уровня самых разных продуктов и других неэлектропроводных жидкостей (сточных вод, химически агрессивных жидкостей, топлива или пищевых продуктов) с различной плотностью (не менее 0,7 г/см3 и температурой до 130 °С) с использованием поплавковых датчиков.

ЭРУ могут быть использованы также для контроля и управления любыми другими технологическими процессами и физическими величинами, изменение которых можно преобразовать в пропорциональный электрический импеданс с помощью соответствующих датчиков. Например:

  • сигнализация и управление освещением с использованием соответствующих фотоэлементов;
  • сигнализация и регулирование температуры, с применением термопреобразователей -сопротивления или контактных термометров в системах электроотопления, охлаждения, тепловентиляции, кондиционирования, электроводонагревательных установках и т.д.;
  • управление работой компрессорных установок, систем сжатого воздуха и других технических газов с использованием соответствующих электроконтактных манометров или реле давления;
  • другие контрольно-регулирующие системы, с учетом конкретных особенностей объекта управления.

ЭРУ выпускаются в  2-х корпусных исполнениях в зависимости от степени защиты:

  • ЭРУ-1-5СК - IP20
  • ЭРУ-1-5СК-IP65 - IP65

Имеет 3 варианта исполнения для работы с различными типами жидкостей :

  • 01 (базовый)-Вода обыкновенная и загрязненная; молоко и др. пищевые напитки; кислоты, щелочи, другие химикаты и их водные растворы (с защищенными от агрессивной среды датчиками уровня и т.п.)
  • 02-Конденсат водяного пара.
  • 03-Вода химически чистая.

Комплектация зондами уровня, ЭКМ, прибором светозвуковой сигнализации СЗИ-01 или световой сигнализации СИ-01 производится по дополнительной заявке заказчика.

  • Точность сигнализации зеркала жидкости относительно конца электрода зонда: 5 мм.
  • Напряжение на электродах погружных зондов 8 В, 50Гц (амплитудное значение).
  • Допускаемая длительная нагрузка выходных контактов реле – до 8 А.
  • Питающее напряжение – 220 В; частота – 50 Гц. Потребляемая мощность 12 ВА.
  • Степень защиты IP20 или IP65 в отдельном корпусе.
  • Корпусное исполнение – щитовое (IP20), с установкой на DIN-рейку 35 мм или в отдельном корпусе (IP65) для монтажа на вертикальную поверхность.



Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж
