Применение
Кабели с резиновой изоляцией H07RN-F могут работать в тяжелых условиях и пригодны для использования в условиях воздействия на них механической нагрузки в сухих, влажных и сырых местах, а также на открытом воздухе и на сельскохозяйственных предприятиях. Эти резиновые кабели кабели применяются и для подключения различного производственного оборудования, например, бойлеров, электронагревателей, переносных ламп, а также для подключения как промышленного, так и бытового ручного электроинструмента, например, дрелей, циркулярных пил и т.д. Кроме того они могут применяться для подключения передвижных электродвигателей или механизмов на строительных площадках. Кабели H07RN-F также являются пригодными для стационарной прокладки в штукатурке, во временных строениях и жилых бараках, также пригодны и для прокладки непосредственно по различным частям машин и механизмов, например, в лифтах и подъемных кранах.
Данные кабели могут использоваться при рабочем напряжении относительно земли до 1000 В включительно для переменного тока или до 750 В включительно для постоянного тока в случае защищенной и стационарной прокладки в трубах или внутри оборудования, а также если они используются в качестве кабелей для питания роторов электродвигателей. В тех случаях, когда кабель H07RNF используется в железнодорожных вагонах, допускается рабочее постоянное напряжение относительно земли до 900 В включительно.
Технические характеристики
- Число жил: от 1 до 2
- Сечение: от 1,5 до 500 мм.кв.
- Пределы допустимой температуры: от -30°C до +60°C
- Допустимая производственная температура на кабеле +60°C
- Номинальное напряжение: Uо/U 450/750 В
- Для защищенной и фиксированной прокладки - Uо/U 600/1000 В
- Рабочее напряжение (макс) для установок
- Работающих на трехфазном и однофазном переменном токе - Uо/U 476/825 В
- Установки на постоянном токе Uо/U 619/1238 В
- Испытательное напряжение: 2500 В
- Длительная растягивающая нагрузка, макс.: 15 Н/мм? с учетом общего сечения меди
- Минимальный радиус изгиба:
- Фиксированная проводка - 4 x O кабеля
- С направляющим роликом - 7,5 x O кабеля
- При намотке на барабаны - 5-7 x O кабеля
- Характеристики при внешнем воздействии:
- воспламеняемость в соответствии с DIN VDE 0482 часть 265-2-1/EN 50265-2-1/IEC 60332-1 (соответствует DIN VDE 0472 часть 804 вид испытания B)
- озоностойкость изолирующей оболочки соответствует DIN VDE 0472 часть 805, вид испытания A или часть 805 A1, вид испытания C
- маслостойкость в соответствии с EN 60811-2-1
- Технические требования соответствует стандартам DIN VDE 0282 часть 4, HD 22.4 S4, BS7919, IES 60245-4

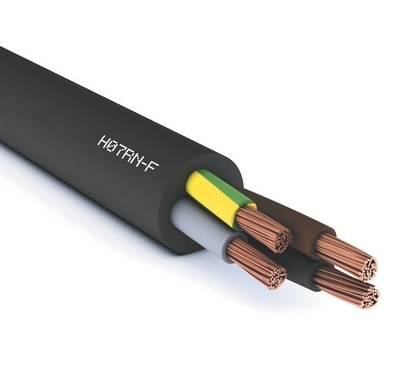

Структура кабеля
- Голые медные или луженые проводники, соответствуют стандартам DIN VDE 0295 кл. 5, BS 6360 кл. 5 или IEC 60228 кл. 5
- Резиновая изоляция жил EI4 соответствует DIN VDE 0282 часть 1
- Толщина изолирующей стенки соответствует DIN VDE 0282 часть 4
- Маркировка жил соответствует DIN VDE 0293-308
- Цвет жил:
- 1-жильный: черная
- 2-жильный: голубая/коричневая
- 3-жильный: зелено-желтая/голубая/коричневая
- 4-жильный: зелено-желтая/черная/голубая/коричневая
- 5-жильный: зелено-желтая/черная/голубая/коричневая/черная
- 6 жил и более: одна жила желто-зеленая, остальные - черные с цифровой маркировкой
- Жилы скручены по длине с оптимальным шагом скрутки
- Резиновая внешняя оболочка соответствует DIN VDE 0282 часть 1
- Толщина стенки оболочки соответствует DIN VDE 0282 часть 4, цвет оболочки - черный
Дополнительная информация
Маркировка изоляции для одножильного кабеля с изоляционной оболочкой - черная. При использовании в качестве защитного провода концы помечаются желто-зеленым цветом, в качестве среднего провода - голубым.
Устойчивы к озону, атмосферным воздействиям
Кабельная продукция произведена в соответствии с общеевропейскими требованиями по электротехнике 2006/95/EG
- G - с желто-зеленой жилой
- X - без желто-зеленой жилы
Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
