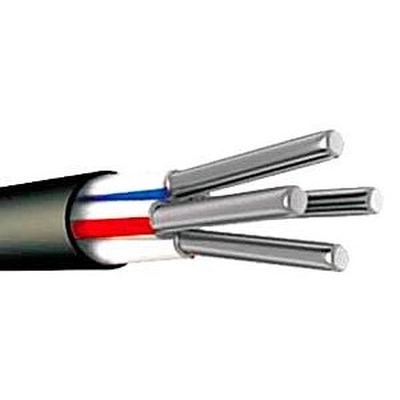

Кабель силовой алюминиевый АВВГнг-LS

Кабели АВВГнг-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 кВ и 1 кв частоты 50 Гц. Кабели применяют на объектах, где требуется нераспространение горения при групповой прокладке и низкое выделение дыма и коррозионно-активных газов при горении и тлении. Прокладка и эксплуатация - на воздухе при отсутствии опасности механических повреждений, а также в почве (в траншеях) с низкой коррозионной активностью без воздействия растягивающих усилий.


Выберите интересующий вас вариант
АВВГнг-LS 5х25 Кабель 6.24 руб. за 1 м

Кабель силовой без защитного покрова, не распространяющий горение, с низким газодымовыделением.

Применение

Кабели АВВГнг-LS предназначены для передачи и распределения электрической энергии в стационарных установках на номинальное напряжение 0,66 кВ и 1 кв частоты 50 Гц. Кабели применяют на объектах, где требуется нераспространение горения при групповой прокладке и низкое выделение дыма и коррозионно-активных газов при горении и тлении. Прокладка и эксплуатация - на воздухе при отсутствии опасности механических повреждений, а также в почве (в траншеях) с низкой коррозионной активностью без воздействия растягивающих усилий.

Описание АВВГнг-LS

Кабель с алюминиевыми однопроволочными (ож) или многопроволочными жилами, изолированными поливинилхлоридным пластикатом пониженной пожароопасности, скрученными между собой (кроме одножильного исполнения), в общей поливинилхлоридной оболочке пониженной пожароопасности. Оболочка в многожильных кабелях повторяет форму скрученных жил. Кабели с сечением жил от 2,5 до 120 мм2 имеют однопроволочную конструкцию жил.
По требованию потребителя кабели с сечением жил от 16 до 120 мм2 могут быть изготовлены в многопроволочном исполнении. Индекс LS («Low Smoke») в переводе с англ.- «Низкий Дым».


Основные технические характеристики

  • Номинальное напряжение 660 В, 1000 В.
  • Испытательное напряжение переменного тока частоты 50 Гц в течении 10 мин.:
    • - 3000 В для кабеля на номинальное напряжение 660 В;
    • - 3500 В для кабеля на номинальное напряжение 1000 В.
  • Кабели должны эксплуатироваться в стационарном состоянии при температуре окружающей среды от минус 50С до плюс 50С, относительной влажности воздуха до 98% при температуре до 35С.
  • Температура, при которой производится монтаж кабелей – не ниже минус 15С (без предварительного подогрева).
  • Радиус изгиба при монтаже – не менее 10 наружных диаметров кабеля (для одножильных кабелей) и не менее 7,5 наружных диаметров кабеля (для многожильных кабелей).
  • Максимальное напряжение трехфазной электрической сети, на которых могут эксплуатироваться кабели:
    • 0,72 кВ – для кабелей АВВГ нг-LS на номинальное напряжение 0,66 кВ;
    • 1,2 кВ – для кабелей на номинальное напряжение 1 кВ.
  • Длительно - допустимая температура нагрева жил при эксплуатации не должна превышать 70С.
  • Максимально допустимая температура нагрева жил при коротком замыкании продолжительностью не более 4 с не должна превышать 160oС.
  • Допустимая температура нагрева жил кабелей в аварийном режиме продолжительностью не более 8ч в сутки и не более 1000ч за срок службы не должна превышать 80oС.
  • Количество жил в кабеле: 1, 2, 3, 4 и 5.
  • Двухжильные и трехжильные кабели имеют все жилы одинакового сечения. Четырехжильные и пятижильные кабели имеют все жилы одинакового сечения или одну жилу меньшего сечения.
  • Кабели АВВГ-LS не распространяют горение при прокладке в пучках.
  • Гарантийный срок: 5 лет со дня ввода в эксплуатацию.
  • Срок службы кабелей – 25 лет.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
