Кабель силовой бронированный алюминиевый АВБбШв, АВБбШвнг

Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели марки АВБбШв нг применяются всетях постоянного напряжения до 2500 В.
Для прокладки в земле, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабель марки АВБбШв не распространяет горение при одиночной прокладке. Кабели марки АВБбШв нг также применяются для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т.ч. пожароопасных и взрывоопасных зонах при отсутствии растягивающих усилий в процессе эксплуатации, исключая взрывоопасные зоны класса В-1 и В1а.

Выберите интересующий вас вариант
АВБбШв 4х16 (ож)-0,66 Кабель 3.84 руб. за 1 м
АВБбШв 4х25 (ож) Кабель 5.58 руб. за 1 м
АВБбШв 4х50 (ож) Кабель 7.92 руб. за 1 м
АВБбШв 4х6 (ож) Кабель 2.28 руб. за 1 м
АВБбШв 4х6-1кВ (ож) Кабель 2.36 руб. за 1 м.
АВБбШв 4х70 (мж) Кабель 11.45 руб. за 1 м
АВБбШв 4х95 (мж) Кабель 14.15 руб. за 1 м

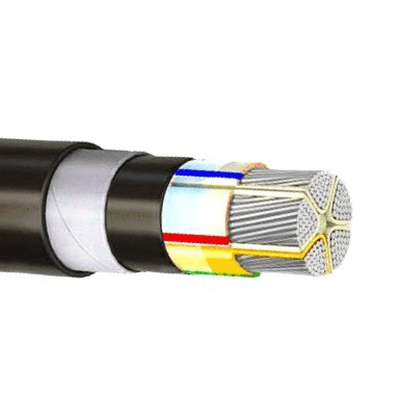

Конструкция

  • Токопроводящая жила— алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, 1 или 2 класса поГОСТ 22483.
  • Изоляция— изполивинилхлоридного пластиката (ПВХ). Изолированные жилы многожильных кабелей имеют отличительную расцветку. Изоляция нулевых жил выполняется голубого цвета. Изоляция жил заземления выполняется двухцветной (зелено-желтой расцветки)
  • Скрутка— изолированные жилы двух-, трех-, четырех-, пятижильных кабелей скручены; двухжильные кабели имеют жилы одинакового сечения; трех-, четырех-, пятижильные имеют все жилы одинакового сечения или одну жилу меньшего сечения (жилу заземления или нулевую)
  • Поясная изоляция— вкабелях сзащитным покровом типа БбШв выпресована изПВХ пластиката, или материала изоляции, или другого равноценного материала
  • Защитный покров— типа БбШв
    • броня издвух стальных лент, наложенных так, чтобы верхняя лента перекрывала зазоры между витками нижней ленты;
    • защитный шланг выпресованный из ПВХ пластиката, в кабелях марки АВБбШвнг из ПВХ пластиката пониженной горючести.

Применение
Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1000 В частоты 50 Гц, одножильные кабели марки АВБбШв нг применяются всетях постоянного напряжения до 2500 В.
Для прокладки в земле, помещениях, туннелях, каналах, шахтах (кроме прокладки в блоках), а также на открытом воздухе, если кабель не подвергается значительным растягивающим усилиям, но при наличии опасности механических повреждений в процессе эксплуатации. Кабель марки АВБбШв не распространяет горение при одиночной прокладке. Кабели марки АВБбШв нг также применяются для прокладки в кабельных сооружениях, помещениях и сооружениях метрополитенов, в т.ч. пожароопасных и взрывоопасных зонах при отсутствии растягивающих усилий в процессе эксплуатации, исключая взрывоопасные зоны класса В-1 и В1а.

Технические характеристики

  • Диапазон температур эксплуатации: от-50оС до +50оС
  • Относительная влажность воздуха при температуре до +35оС: до 98%
  • Прокладка имонтаж кабелей без предварительного подогрева производится при температуре не ниже: -15оС
  • Минимальный радиус изгиба при прокладке: 7,5 наружных диаметров
  • Номинальная частота: 50Гц
  • Испытательное переменное напряжение частотой 50 Гц (продолжительность испытания 10 мин):
    • на напряжение 0,66 кВ— 3 кВ
    • на напряжение 1 кВ— 3,5 кВ
  • Длительно допустимая температура нагрева жил кабелей при эксплуатации: +70оС
  • Предельная температура нагрева жил при к.з. поусловиям невозгораемости кабеля при времени протекания тока к.з. до 4с. не более: 400оС
  • Строительная длина кабелей для сечения основных жил:
    • от 2,5 до16 мм2— 450 м
    • от 25 до70 мм2— 300 м
    • от 95 мм2 и выше— 200 м
  • Срок службы: 30 лет

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
