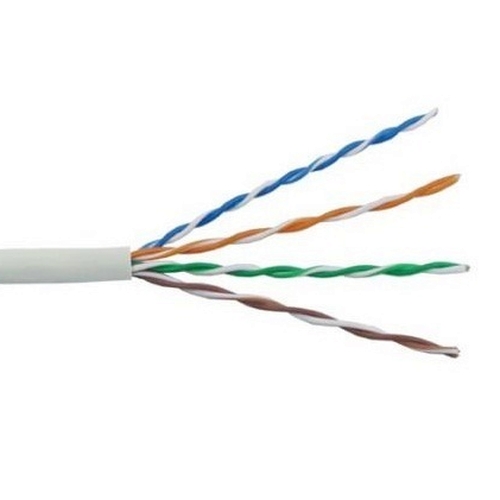

Витая пара (на англ. twisted pair) вид кабеля, состоящий из одной или нескольких пар проводников, которые свиты друг с другом. Проводники скручиваются с целью минимизации внешнего электромагнитного влияния. В кабелях категории UTP 5 и выше применяется переплетение проводников с разным шагом.
Описание
Кабель "витая пара" применяют для подачи сигнала, когда создаются локальные сети, для прокладывания внутри станций, зданий; для эксплуатации вне помещений, прокладывания в телефонной канализации и по стенам зданий; для монтажа воздушных линий, в этом случае, они оснащены стальной проволокой диаметром 1.2 мм, выполняющей функцию несущего элемента.
Подключение к сетевому оборудованию происходит через разъём 8P8C (его часто по ошибке принимают за RJ45), для телефонной связи применяется физический интерфейс RJ11. Для оконечивания кабеля используют специальные обжимные клещи.
В основном, в витой паре присутствуют 4 либо 8 жил, но их количество может достигать 1000. Физически кабель состоит из набора медных проводников, с изоляционным покрытием, диаметр которых находится в пределах 0,4 – 0,65 мм. Изоляционное покрытие проводников изготовлено из поливинилхлорида (в него добавляется мел, чтобы упростить обрезку наружной оболочки во время монтажа). Покрытие выполнено в разном цвете, благодаря чему при оконечивании происходит их разделение. Но зачастую оно окрашено в серый цвет, на нем сделана маркировка длины и информация о производителе. Толщина наружной оболочки – от 0,5 мм. до 0,6 мм.
Категории витой пары
Разделение витой пары на категории определяется разными показателями скорости передачи, численностью пар, а также другими факторами.
- CAT1 – одна пара, данную категорию применяют при включении телефонной связи. Частотная полоса - 0.1 МГц.
- CAT2 – устаревший тип кабеля, отличается низкой скоростью передачи сигнала (до 4 Мбит/сек). Может быть применимым для телефонных сетей. Частотная полоса 1 МГц.
- CAT3 – состоит из двух пар, раньше применялся для построения сетей 10BASE-T, Token Ring (скорость до 10 Мбит/сек). Частотная полоса - 16 МГц.
- CAT4 – кабель из четырех пар, который ранее эксплуатировался при конструировании Token Ring сетей, 10BASE-T, 10BASE-T4. Отличается лимитом скорости передачи - 16 Мбит/сек. Частотная полоса - 20 МГц.
- CAT5 – насчитывает четыре пары. Во время эксплуатации двух пар, скорость передачи будет - 100 Мбит/сек. Частотная полоса - 100 МГц.
- CAT5е – наиболее используемый вид кабеля, насчитывает четыре пары, применяется при конструировании сетей 100/1000 Мбит/сек. Во время задействования двух пар, скорость передачи - 100Мбит/с, если задействуют все четыре пары – 1000Мбит/с. Частотная полоса 100 МГц.
- CAT6 – находит применение в сетях Fast Ethernet (100 Мбит/сек), Gigabit Ethernet (1000 Мбит/сек), передает сигнал на скорости до 10 Гбит/сек. Частотная полоса - 250 МГц. Также существует подкатегория - CAT6a - с частотой полосой до 500 МГц.
- CAT7 – во время работы на частоте до 600 МГц, скорость передачи доходит до 10 Гбит/сек. Максимальная длина передачи сигнала обеспечивается двойным экранированием кабеля. Также известна подкатегория CAT7a – с частотой до 1200 МГц и скоростью передачи до 40 Гбит/с, при условии включения кабелем, длина которого до 50 метров, и со скоростью до 100 Гбит/с если подключать кабель до 15 метров.
Виды кабелей
Витая пара может отличаться по наличию и разновидностям защитных характеристик кабеля от наводок. Защитную функцию от различных внешних воздействий на кабель выполняет экранирование. Итак, кабели бывают:
- Без защитного экрана – UTP
- С одним экраном, который сделан из фольги – FTP
- С защитой каждой пары, а также одним общим экраном с видом сетки – STP
- Без внешней защиты, но каждая пара находится в экране из фольги - U/STP
- Одна общая оплетка из меди и каждая пара находится в экране из фольги - S/FTP;
- Внешний двойной экран из фольги и медной оплетки – SF/UTP.
По способам прокладывания кабеля, он может применяться для прокладывания внутри зданий либо снаружи. Внешнее прокладывание обусловлено присутствием дополнительной защиты от внешних воздействий. Возможно наличие монтажных элементов, например, несущего элемента (как правило, в виде проволоки либо троса в защитной оболочке), за счет которого монтаж и крепление кабеля при подвешивании осуществляется более удобным способом.
