Лоток кабельный

Кабельные лотки из оцинкованной стали – одно из самых удобных и недорогих устройств для прокладки информационных и силовых кабелей. Они являются наиболее универсальным способом организации кабельной проводки и позволяют экономить до 85% стоимости работ по прокладке кабелей.

Лотки позволяют развивать в дальнейшем базовую электрическую и слаботочную систему здания наиболее просто и доступно. Обычно они прокладываются за фальшпотолком или фальшполом, которые легко демонтируются.

Лотки устанавливают на высоте не менее 2м от уровня пола или площадки обслуживания. В основном, прокладка лотка предусматривает его подвеску к стене или потолку. На днище лотка поперечные отверстия выполнены с формовкой на толщину металла. На боковых стенках и в углах на дне лотка выполнены дополнительные ребра жесткости («зиги»). В конструкции «замка» лотка исключены острые кромки. Лоток прокатывается на высокоточной и высокопроизводительной профилегибочной машине.

Выберите интересующий вас вариант
Лоток 40х30 замковый с крышкой (металл окраш) 2м 4.10 руб. за 1 м
Лоток 50х25х2000 перф. оц. 7.55 руб. за 1 шт.
Лоток НЛ-10 оц металл перф (2м) 11.55 руб. за 1 шт
Лоток НЛ-20 оц металл (2м) 13.68 руб. за 1 шт
Лоток НЛ-5 оц металл перф (2м) 7.49 руб. за 1 шт
Стойка СВ1-400 из профиля 41х21, длина 400мм 17.47 руб. за 1 шт.

Кабельные лотки из оцинкованной стали – одно из самых удобных и недорогих устройств для прокладки информационных и силовых кабелей. Они являются наиболее универсальным способом организации кабельной проводки и позволяют экономить до 85% стоимости работ по прокладке кабелей.

Лотки позволяют развивать в дальнейшем базовую электрическую и слаботочную систему здания наиболее просто и доступно. Обычно они прокладываются за фальшпотолком или фальшполом, которые легко демонтируются. Лотки устанавливают на высоте не менее 2м от уровня пола или площадки обслуживания. В основном, прокладка лотка предусматривает его подвеску к стене или потолку. На днище лотка поперечные отверстия выполнены с формовкой на толщину металла. На боковых стенках и в углах на дне лотка выполнены дополнительные ребра жесткости («зиги»). В конструкции «замка» лотка исключены острые кромки. Лоток прокатывается на высокоточной и высокопроизводительной профилегибочной машине.

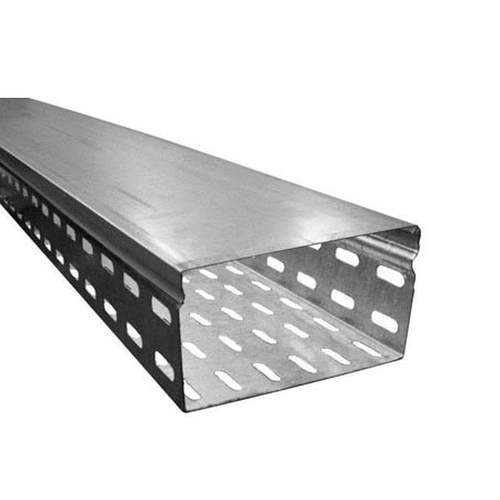

Лотки кабельные оцинкованные замковые перфорированные - предназначены для прокладки в них открытым способом информационных кабельных линий и электропроводки с напряжением до 1000 В. Применяются как для инсталляции на улице, так и внутри производственных, торговых, офисных и жилых зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее. Отверстия на дне лотков отформованы, что придает лотку дополнительную жесткость.

Лотки кабельные оцинкованные замковые неперфорированные - предназначены для прокладки в них открытым способом информационных кабельных линий и электропроводки с напряжением до 1000 В. Применяются как для инсталляции на улице, так и внутри производственных, торговых, офисных и жилых зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.

Лотки промышленной серии - предназначены для прокладки в них открытым способом информационных кабельных линий и электропроводки с напряжением до 1000 В. Применяются как для инсталляции на улице, так и внутри производственных, торговых, офисных и жилых зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее. Высота бортов лотков в промышленной серии 80 и 100 мм, что позволяет укладывать большее количество кабеля в лоток и увеличивает полезную нагрузку.

Лотки нестандартных размеров - предназначены для прокладки в них открытым способом информационных кабельных линий и электропроводки с напряжением до 1000 В. Применяются как для инсталляции на улице, так и внутри производственных, торговых, офисных и жилых зданий. Открытый способ прокладки кабельных трасс с помощью металлических лотков позволяет в дальнейшем легко обслуживать электрическую и слаботочную систему и развивать ее.

Высота бортов лотков от 15 до 125 мм, ширина то 50 до 600 мм, толщина металла от 0,55 мм до 1,2 мм. Под заказ возможно изготовление лотка прокатного и крышки длиной до 6 м.

Проволочные лотки производятся из стальной проволоки контактной сваркой кондуктором. тип покрытия в стандартном исполнении ­ электрохимическое цинкование (гальваника).

Возможны и другие варианты обработки поверхности: горячее цинкование предварительное или методом погружения, покраска с использованием цветов палитры RAL.

Для агрессивной химической среды предлагается изготовление лотков из нержавеющей стали.

Система проволочных лотков имеет все необходимые аксессуары:

  • соединители, крышку, перегородку.
  • для настенного и потолочного крепления используется система подвесов.
  • стандартные лотки производятся из проволоки диаметром 3,5 мм и 4 мм.

Возможна поставка более мощных (усиленных) кабельных лотков из проволоки диаметром 5 мм, шириной 200/300/400/500/600 мм, высотой 35/60/85/105 мм.

Лотки кабельные лестничные марки ЛЛМ сконструированы на базе боковых профилей и 12-ти перфорированных перемычек. Боковые профили изготавливаются методом проката и имеют дополнительные рёбра жёсткости, что повышает их несущую способность. Перемычки лестничных лотков имеют П-образный профиль, что создает большую площадь контакта с укладываемым кабелем, позволяет легко крепить кабель при помощи пластиковых стяжек или вязальной проволоки через перфорацию. перемычки кабельроста крепятся к боковине контактной сваркой. Используемый материал: предварительно оцинкованная рулонная сталь ГОСТ 1491880 марки ОН-МТ-2 08-ПС толщиной 1.0-1.2мм (метод горячего цинкования).

Для применения в особых условиях (атомная энергетика, тоннели, тропический климат, агрессивные среды и т.п.) лестничные лотки «ЛЛМ» и их аксессуары могут поставляться в специальном исполнении ­ горячее цинкование методом погружения.

Кабельные лотки лестничного типа рассчитываются на нагрузки как опоры из конструкционной стали и не регулируется какими- либо нормами.

Лестничный лоток замковый OSTEC серии НЛО совместимы с лотками-коробами OSTEC. Боковые перфорированные продольные профили (стенки) изготавливаются из стали толщиной 1,2 мм и 1,5 мм прокатным способом и геометрически повторяют боковые стенки лотков-коробов OSTEC, что позволяет использовать совместно соединители, углы, крышки и другие аксессуары.

Перекладины НЛО изготавливаются из стали толщиной 1 мм прокатным способом и имеют перфорированный С-образный профиль повышенной жесткости. С-образный профиль не имеет острых режущих кромок и позволяет крепить кабель не только с помощью пластиковых стяжек и вязальной проволоки через перфорацию, но и с помощью U-образных прижимных скоб (хомутов).
Перекладины крепятся к боковым стенкам лестничных лотков OSTEC серии НЛО методом «клинч-соединения».
Используемый материал: предварительно оцинкованная рулонная сталь марки 08 ПС, оцинкованная горячим способом в агрегатах непрерывного цинкования.

 Преимущества лестничных лотков OSTEC серии НЛО:

  • Аксессуары для лотков-коробов OSTEC полностью совместимы с лестничными лоткам OSTEC серии НЛО. Использование этих аксессуаров позволяет конструировать комбинированные трассы лестничных лотков и лотков-коробов OSTEC.
  • Соединение «папа-мама» позволяет производить монтаж трассы без использования дополнительных соединителей. Удобство соединения обеспечивает значительное повышение скорости монтажа трассы.
  • Высокая несущая способность при небольшом весе самого лотка. Лестничные лотки OSTEC серии НЛО предназначены для прокладки кабельных трасс в строительстве.
  • Для соединения элементов лотка используется метод «клинч-соединения обеспечивающий высокую прочность соединения и повышенную виброустойчивость.

Для заказа лотка кабельного необходима следующая информация: размер, тип, с крышкой или без крышки, исполнение - оцинкованный, окрашенный.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
