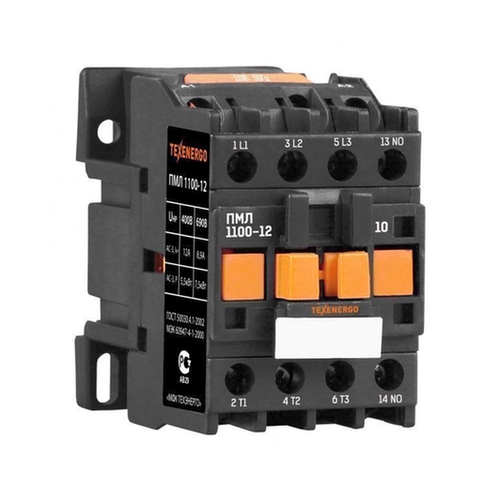

Магнитные пускатели серии ПМЛ

Магнитные пускатели серии ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 Гц.


Выберите интересующий вас вариант
ПМЛ 1100 (1 НОК) 10А 220В Пускатель 15.49 руб. за 1 шт
ПМЛ 1100 (1 НОК) 10А 380В Пускатель 15.49 руб. за 1 шт
ПМЛ 1100 (10910) 9А 220В Пускатель 12.01 руб. за 1 шт.
ПМЛ 1100 (11210) 220В Пускатель на дин-рейку 9.56 руб. за 1 шт.
ПМЛ 1100 (11210) 380В Пускатель на дин-рейку 11.86 руб. за 1 шт.
ПМЛ 1160М (на din-рейку) 10А 220В Пускатель 26.31 руб. за 1 шт
ПМЛ 1210 (реле, IP 54) 220В 10А Пускатель 42.97 руб. за 1 шт
ПМЛ 1220 (реле, кнопки П+С, IP 54) 220В 10А Пускатель 65.26 руб. за 1 шт
ПМЛ 1220 (реле, кнопки П+С, IP 54) 220В Пускатель (КМО 12А) 28.65 руб. за 1 шт.
ПМЛ 1220 (реле, кнопки П+С, IP 54) 380В 10А Пускатель 65.26 руб. за 1 шт
ПМЛ 2100 (1 НОК) 110В 25А Пускатель 73.98 руб. за 1 шт
ПМЛ 2100 (1 НОК) 220В 25А Пускатель 24.48 руб. за 1 шт
ПМЛ 2100 (1 НОК) 380В 25А Пускатель 24.48 руб. за 1 шт
ПМЛ 2100 (22510) 220В Пускатель 18.99 руб. за 1 шт.
ПМЛ 2160М (на din-рейку, IP 20) 220В 25А Пускатель 77.76 руб. за 1 шт
ПМЛ 2160М (на din-рейку, IP 20) 380В 25А Пускатель 33.62 руб. за 1 шт
ПМЛ 2220 (реле, кнопки П+С, IP 54) 220В 25А Пускатель (КМО 25А) 46.53 руб. за 1 шт
ПМЛ 2220 (реле, кнопки П+С, IP 54) 220В Пускатель 116.39 руб. за 1 шт.
ПМЛ 2220 (реле, кнопки П+С, IP 54) 380В 25А Пускатель 72.66 руб. за 1 шт
ПМЛ 3100 (23210) 32А 220В Пускатель 22.28 руб. за 1 шт.
ПМЛ 3100 (34012) 40А 220В Пускатель 39.89 руб. за 1 шт.
ПМЛ 3100 220В 40А Пускатель 52.10 руб. за 1 шт
ПМЛ 3100 380В 40А Пускатель 50.68 руб. за 1 шт
ПМЛ 3220 (реле, кнопки П+С, IP 54) 220В 40А Пускатель 172.83 руб. за 1 шт
ПМЛ 3220 (реле, кнопки П+С, IP 54) 380В 40А Пускатель 124.42 руб. за 1 шт
ПМЛ 3220 (реле, кнопки П+С, IP 54) с РТЛ 2057 220В 40А Пускатель 237.43 руб. за 1 шт.
ПМЛ 4100 220В 63А Пускатель 68.12 руб. за 1 шт
ПМЛ 4100 380В 63А Пускатель 143.99 руб. за 1 шт
ПМЛ 8101 220В Пускатель 602.80 руб. за 1 шт.

Магнитные пускатели серии ПМЛ предназначены для дистанционного пуска непосредственным подключением к сети, остановки и реверсирования трехфазных асинхронных электродвигателей с короткозамкнутым ротором при напряжении до 660 В переменного тока частотой 50 Гц, а в исполнении с трехполюсными тепловыми реле серии РТЛ - для защиты управляемых электродвигателей от перегрузок недопустимой продолжительности и от токов, возникающих при обрыве одной из фаз.

Расшифровка условного обозначения магнитных пускателей серии ПМЛ

ПМЛ     -   Х Х Х Х Х Х Х Х Х
(серия)    1  2 3 4 5  6 7 8  9

Первая цифра - величина пускателя по номинальному току:
1 - 10А, 16А;
2 - 25А;
3 - 40А;
4 - 63А, 80А;
5 - 125А;
6 - 160А;
7 - 250А.
Вторая цифра - характер работы электродвигателя и наличие теплового реле:
1 – нереверсивный, без теплового реле;
2 – нереверсивный, с тепловым реле;
5 – реверсивный пускатель без теплового реле с механической блокировкой для степени защиты IP00 и IP20 и с электрической и механической блокировками для степени защиты IP40 и IP54;
6 – реверсивный пускатель с тепловым реле с электрической и механической блокировками;
7 – пускатель звезда – треугольник степени защиты 54.
Третья цифра - исполнение пускателей по степени защиты и наличию кнопок управления и сигнальной лампы
0 – IP00;
1 – IP54 без кнопок;
2 – IP54 с кнопками «Пуск» и «Стоп»;
3 – IP54 с кнопками «Пуск», «Стоп» и сигнальной лампой (изготавливается только на напряжения 127, 220 и 380В, 50Гц;
4 – IP40 без кнопок;
5 – IP40 с кнопками «Пуск» и «Стоп»;
6 – IP20
Четвертая цифра - число контактов вспомогательной цепи:
0 - 1 "з" (на 10 - 40А - уменьшенные габариты), 1 "з"+ 1 "р" (на 40 - 250А);
1 - 1 "р" (на 10 - 40А - уменьшенные габариты), 2 "з"+ 2 "р" (на 125 - 250А);
2 - 3 "з"+ 3 "р" (на 125 - 250А);
3 - 3 "з"+ 1 "р" (на 125 - 250А);
4 - 5 "з"+ 1 "р" (на 125 - 250А);
5 - 1 "з" (на 10 - 40A - уменьшенные габариты);
6 - 1 "р" (на 10 - 40A - уменьшенные габариты).
Пятая цифра - сейсмостойкое исполнение пускателей (С).
Шестая цифра - исполнение пускателей с креплением на стандартные рейки Р2-1 и Р2-3.
Седьмая, восьмая цифра - климатическое исполнение (О) и категория размещения (2, 4).
Девятая цифра - исполнение по коммутационной износостойкости (А, Б, В).

Технические характеристики:

Номинальный ток:

10А – 250А

Напряжение сети переменного тока:

до 660В, 50 Гц

Номинальное напряжение сети:

380В, 660В 50Гц

Номинальные напряжения включающей катушки, В

(50-60Гц ):

24, 36, 42, 48, 110, 127, 220, 230, 240, 280, 400, 415, 440, 480, 500, 660

Вспомогательные контакты:

2р+1з-4з

Климатическое исполнение, категория применения:

У3

Степень защиты:

IP00-IP54

Тепловое реле:

в зависимости от комплектации

Реверсивный пускатель:

в зависимости от комплектации

Способ крепления:

винтовой, DIN рейка.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
