Муфта кабельная (1кВ, 10Кв)

Кабельная муфта - устройство, предназначенное для соединения электрических и оптических кабелей в кабельную линию и для их подвода к электрическим установкам, станционным сооружениям, воздушным линиям электропередачи и связи. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, частотой, количеством жил, типом изоляции и конструктивными особенностями кабеля.

Выберите интересующий вас вариант
10КВТпН-8 Муфта (3жил. сеч 70;95;120) 50.48 руб. за 1 шт.
10КНТпН-8 Муфта (3жил. сеч 70;95;120) 59.05 руб. за 1 шт
10СтпэМ-8 Муфта (3жил. сеч 70;95;120) 156.37 руб. за 1 шт.
10СтпэМ-9 Муфта (3жил. сеч 150;185;240) 150.00 руб. за 1 шт.
1П5СТпБ-2 Муфта (5жил. сеч 70;95;120) 62.00 руб. за 1 шт.
1ПКВТпНБ-4 Муфта (4жил. сеч 35;50) 41.41 руб. за 1 шт.
1ПКВТпНБ-4М Муфта (4жил. сеч 16;25) 35.19 руб. за 1 шт.
1ПКВТпНБ-5 Муфта (4жил. сеч 70;95;120) 49.50 руб. за 1 шт.
1ПКВТпНБ-6 Муфта (4жил. сеч 150;185;240) 49.08 руб. за 1 шт.
1ПКНТпНБ-4М Муфта (4жил. сеч 16;25) 43.47 руб. за 1 шт.
1ПКНТпНБ-5 Муфта (4жил. сеч 70;95;120) 51.36 руб. за 1 шт.
1ПКНТпНБ-6 Муфта (4жил. сеч 150;185;240) 58.26 руб. за 1 шт.
1ПСТп-4 Муфта (4жил. сеч 35;50) 27.66 руб. за 1 шт.
1ПСТпБ-4 Муфта (4жил. сеч 35;50) 42.89 руб. за 1 шт.
1ПСТпБ-4М Муфта (4жил. сеч 16;25) 43.80 руб. за 1 шт.
1ПСТпБ-5 Муфта (4жил. сеч 70;95;120) 60.36 руб. за 1 шт.

Кабельная муфта - устройство, предназначенное для соединения электрических и оптических кабелей в кабельную линию и для их подвода к электрическим установкам, станционным сооружениям, воздушным линиям электропередачи и связи. Муфты представляют собой комплект деталей и материалов, обеспечивающий восстановление электрической, конструктивной и механической целостности кабеля. Состав комплекта определяется рабочим напряжением, частотой, количеством жил, типом изоляции и конструктивными особенностями кабеля.

Жилы силовых кабелей соединяют с помощью наконечников, которые стягиваются болтами, или гильз; к жиле они крепятся либо также с помощью болтов, либо обжимом.

Классификация

В зависимости от назначения кабельные муфты делятся на соединительные и концевые (тупиковые).

Муфты кабельные соединительные:

  • для кабеля с бумажнопропитанной изоляцией. 1Стп-4х150-240С (1-на напряжение до 1кВ, С-соединительная, тп-термопластичная (термоусаживаемая), 4-количество жил, 150-240-диапазон сечения жил, С-в комплекте с механическим болтовым соединителем)
  • для кабеля с изоляцией из ПВХ и сшитого ПЭ. 1ПСтп-5х150-240С (1-на напряжение до 1кВ, П-тип изоляции кабеля, С-соединительная, тп-термопластичная (термоусаживаемая), 5-количество жил, 150-240-диапазон сечения жил, С-в комплекте с механическим болтовым соединителем)
  • муфты Стп
  • муфты СтпР (Р-ремонтная)
  • муфты СтпБ (Б-бронированный кабель)
  • муфта СтпО (О-одножильный кабель)
  • муфты ПСтп
  • муфта ПСтпР
  • муфта ПСтпБ
  • муфта ПСтпО

Переходные муфты-используются для соединения кабелей разного типа, 1Стп-ПСтп-4x150-240С

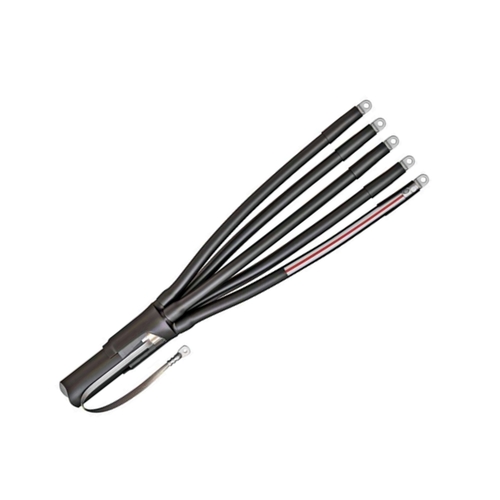

Муфты кабельные концевые:

  • для кабеля с бумажнопропитанной изоляцией. 1КВ(Н)тп-4х150-240 Н (К-концевая, В-внутренней либо Н-наружной установки, тп-термопластичная (термоусаживаемая), 4-количество жил, 150-240-диапазон сечения жил, Н-в комплекте с механическим болтовым наконечником)
  • для кабеля с изоляцией из ПВХ и сшитого плиэтилена. 1ПКВ(Н)тп-5х150-240 Н (П-тип изоляции кабеля, К-концевая, В-внутренней либо Н-наружной установки, тп-термопластичная (термоусаживаемая), 5-количество жил, 150-240-диапазон сечения жил, Н-в комплекте с механическим болтовым наконечником)
  • муфты КВтп, КНтп
  • муфты КВтпБ, КНтпБ
  • муфты КВтпО, КНтпО
  • муфты ПКВтп, ПКНтп
  • муфты ПКВтпБ, ПКНтпБ
  • муфты ПКВтпО, ПКНтпО

Для заказа кабельной муфты необходимы следующие данные - тип муфты - концевая или соединительная,  марка соединяемого кабеля, напряжение.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
