Высоковольтные предохранители ПКТ предназначены для защиты силовых трансформаторов, а также трансформаторов напряжения, линий электропередачи воздушного и кабельного типа от 3 до 35 кВ.
Структура условного обозначения предохранителей серий ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104
ПКТ 101-10-16-20 У1
- П - предохранитель;
- К - с кварцевым наполнителем;
- Т - для силовых трансформаторов;
- 1 - однополюсный;
- 01 - конструктивное исполнение контакта;
- 10 - номинальное напряжение в киловольтах;
- 16 - номинальный ток предохранителя в амперах;
- 20 - номинальный ток отключения в килоамперах;
- У- климатическое исполнение;
- 1 - категория размещения.
Комплектация предохранителя ПКТ

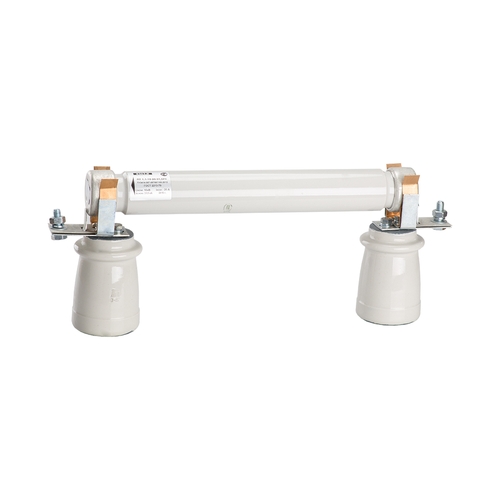

Предохранитель ПКТ 101, ПКТ 102, ПКТ 103, ПКТ 104 состоит из следующих элементов и поставляется в разобранном виде:
- патрон (заменяемый элемент) ПТ 1.1, ПТ 1.2, ПТ 1.3, ПТ 1.4 – 1 шт.
- контакт (др. названия: губка, пинцет, держатель) К01, К02, К03, К04 – 2 шт.
- опорный изолятор ИОРП-10-06 (исполнение У3) или С4-80 (исполнение У1) – 2 шт (изоляторы устанавливаются на специальном цоколе или непосредственно на элементах конструкции распределительного устройства).
|
Типоисполнение патрона |
Uном., кВ |
Iном., А |
Iоткл.,кА |
Длина патрона, мм |
Диаметр колпака, мм |
|
ПТ 1.1 |
10 |
2; 3,2; 5; 8; 10; 16; 20; 31,5 |
12,5; 31,5 |
412 |
55 |
|
ПТ 1.1 |
6 |
2; 3,2; 5; 8; 10; 16; 20; 31,5 |
20; 40 |
312 |
55 |
|
ПТ 1.2 |
10 |
31,5; 40; 50 |
12,5; 31,5 |
464 |
72 |
|
ПТ 1.2 |
6 |
31,5; 40; 50; 80 |
20; 31,5 |
364 |
72 |
|
ПТ 1.3 |
10 |
80; 100 |
12,5; 20; 31,5 |
464 |
72 |
|
ПТ 1.3 |
6 |
80; 100; 160 |
20; 31,5 |
364 |
72 |
|
ПТ 1.4 |
10 |
100; 160; 200 |
12,5; 20; 31,5 |
464 |
72 |
|
ПТ 1.4 |
6 |
160; 200; 315 |
20; 31,5 |
364 |
72 |
