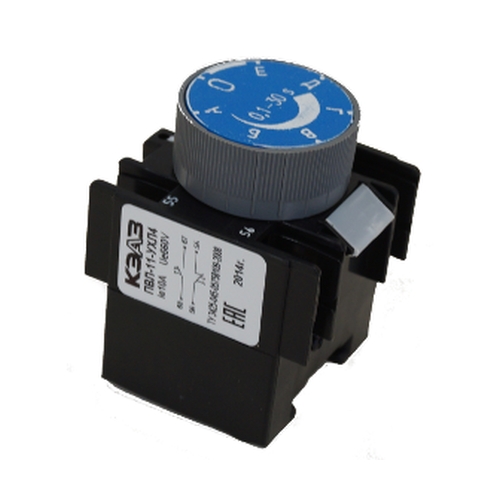

Приставки контактные с выдержкой времени ПВЛ

Приставки выдержки времени для ПМЛ на токи 10-80А, применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного и до 660В переменного тока частотой 50 и 60Гц.


Выберите интересующий вас вариант
ПВЛ 1104 0,1 - 30 с Приставка 9.52 руб. за 1 шт

Приставки выдержки времени для ПМЛ на токи 10-80А, применяются в качестве комплектующих изделий в стационарных установках, в основном в схемах управления электроприводами при напряжении до 440В постоянного и до 660В переменного тока частотой 50 и 60Гц.

Пневмоприставка предназначена для создания выдержки времени при включении или отключении пускателя. Приставки механически соединяются с пускателями и фиксируются при помощи защелки. Способ крепления обеспечивает жесткую и надежную связь между приставкой выдержки времени и пускателем. Пневматические приставки ПВЛ выпускаются со степенью защиты IP00 с 1р+1з доп.контактом. Для увеличения количества вспомогательных контактов цепи управления пускателя (при установленной приставке ПВЛ) применяется приставка бокового крепления серии ПКБ.

Изготавливаются приставки следующих типов:

  • ПВЛ-11, 13;
  • ПМЛ-11М, 13М;
  • ПВЛ-12, 14;
  • ПВЛ-12М, 14М
  • ПВЛ-21, 23;
  • ПВЛ-21М, 23М;
  • ПВЛ-22, 24;
  • ПВЛ-22М, 24М.

Буква М - исполнение приставки со степенью защиты IP20. Отсутствие буквы означает приставку со степенью защиты IP00

Первая цифра в обозначении:

  • 1 - выдержка времени при включении
  • 2 -выдержка времени при отключении.

Вторая цифра обозначает диапазон выдержки времени:

  • 1-от 0,1 до 30с.
  • 2- от 10 до 180с.
  • 3- от 0,1 до 15с.
  • 4- от 10 до 100с.

Номинальный ток контактов, А - 10

Диапазон выдержки времени, сек - от 0,1 до 180

  • 1 - от 0,3 до 30с;
  • 2 - от 10 до 180с;
  • 3 - от 0,1 до 15с ;
  • 4 - от 10 до 100с.

Габаритные размеры, мм – 44х47х57

Масса, кг – 0,08

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
