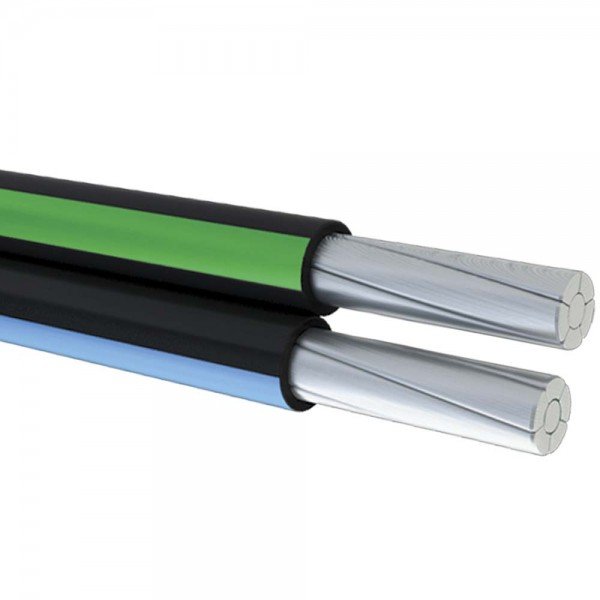

Конструкция
- Токопроводящая жила — алюминиевая, круглой формы, многопроволочная уплотненная. Токопроводящие жилы самонесущих изолированных проводов имеют отличительное обозначение в виде продольно выпрессованных рельефных полос на изоляции или цифр 1, 2, 3.
- Изоляция — выпрессована из светостабилизированного сшитого ПЭ. Цвет изоляции — черный. Номинальная толщина изоляции — 1,3 мм.
- Скрутка — изолированные токопроводящие жилы скручиваются с шагом скрутки не более 450 мм. Скрутка имеет правое направление.
Применение
Провода самонесущие изолированные предназначены для ответвлений от воздушных линий электропередачи на переменное напряжение 0,66/1 кВ номинальной частотой 50 Гц к вводу, для прокладки по стенам зданий или сооружений в районах с умеренным и холодным климатом, в атмосфере воздуха типов II — промышленная и III — морская по ГОСТ 15150-69.
Технические характеристики
- Провода стойки к воздействию температуры окружающей среды от -60°С до +50°С.
- Провода стойки к монтажным изгибам, к воздействию солнечного излучения.
- Монтаж проводов производится при температуре окружающей среды не ниже -20°С.
- Радиус изгиба при монтаже и установленного на опорах провода не менее 10 наружных диаметров провода.
- Удельное объёмное сопротивление изоляции при длительно допустимой температуре нагрева токопроводящих жил не менее 1х1012 Ом·см.
- Провода после выдержки в воде при температуре (+20 ± 10)°С в течение не менее 10 мин. выдерживают испытание переменным напряжением 4 кВ частотой 50 Гц в течение 5 мин.
- Допустимый нагрев токопроводящих жил при эксплуатации не должен превышать +90°С в нормальном режиме эксплуатации и +250°С — при коротком замыкании.
- Срок службы провода — не менее 40 лет.
