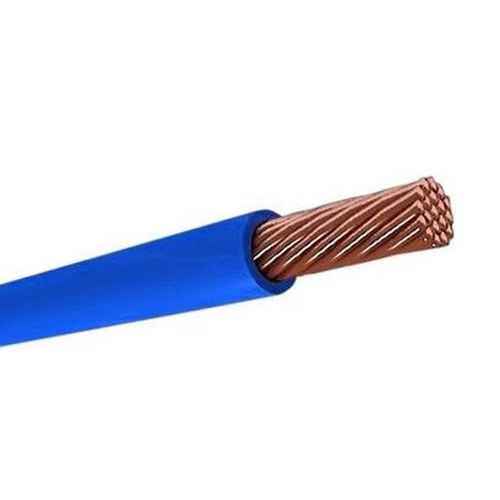

Провод установочный медный ПВ

Провод установочный медный ПВ

Провод ПВ применяется для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В частотой до 400 Гц или на постоянное напряжение до 1000 В.

Провод марки ПВ1 предназначен для стационарного монтажа в электроустановках.

Провод марки ПВ3 предназначен для монтажа участков электрических цепей, где возможны изгибы проводов.

Провод марки ПВ4 предназначен для монтажа участков электрических цепей, где возможны частые изгибы проводов.



Конструкция

  • Токопроводящая жила
    • для проводов марки ПВ1 - жёсткая однопроволочная.
    • для проводов марки ПВ3 - медная, многопроволочная, класса 2, 3 или 4 для сечений от 0.5 до 1.5 мм2, класса 4 для сечений от 2.5 до 4 мм2, класса 3 для сечений от 6 до 95 мм2 по ГОСТ 22483, класса 4 для сечений от 120 до 400 мм2 по ТУ РБ 300528652.004-2004.
    • для проводов марки ПВ4: медная, многопроволочная, класса 5 для сечений 0.5 и 0.75 мм2, класса 4 или 5 для сечений 1 и 1.5 мм2 , класса 5 для сечений 2.5 и 4 мм2, класса 4 или 5 для сечений 6 и 10 мм2 по ГОСТ 22483.
  • Изоляция – из ПВХ пластиката, различных цветов. Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Цвет сплошной изоляции или наносимых продольных полос должен быть оговорен в заказе и имеет условное обозначение, указанное в Приложении.

Применение

Провод ПВ применяется для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для монтажа электрооборудования, машин, механизмов и станков на номинальное напряжение до 450 В частотой до 400 Гц или на постоянное напряжение до 1000 В.

Провод марки ПВ1 предназначен для стационарного монтажа в электроустановках.

Провод марки ПВ3 предназначен для монтажа участков электрических цепей, где возможны изгибы проводов.

Провод марки ПВ4 предназначен для монтажа участков электрических цепей, где возможны частые изгибы проводов.

Технические характеристики

  • Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69.
  • Провода стойки к воздействию температуры окружающей среды: от -50оС до +70оС.
  • Провода стойки к воздействию относительной влажности воздуха 100% при температуре +35оС.
  • Провода стойки к воздействию плесневых грибов, механических ударов, линейного ускорения, изгибов, вибрационных нагрузок, акустических шумов.
  • Провода не распространяют горение.
  • Монтаж проводов должен производится при температуре не ниже -15оС.
  • Радиус изгиба при монтаже, не менее 5 диаметров провода.
  • Строительная длина проводов, не менее 100 м.
  • Срок службы проводов, не менее 15 лет.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
