Разъединителями называются коммутационные аппараты с видимым местом разъединения, не имеющие механизма свободного расцепления. Они предназначаются для включения и отключения под напряжением участков электрической цепи (высокого напряжения) при отсутствии нагрузочного тока или для изменения схемы соединения.
Назначение разъединителей
Разъединители служат для создания видимого разрыва, отделяющего выведенное из работы оборудование от токопроводящих частей, находящихся под напряжением. Это необходимо, например, при выводе оборудования в ремонт в целях безопасного производства работ.
Разъединители не имеют дугогасительных устройств и поэтому предназначаются, главным образом, для включения и отключения электрических цепей при отсутствии тока нагрузки и находящихся только под напряжением или даже без напряжения.
При отсутствии в электрической цепи выключателя в электроустановках 6 - 10 кВ допускается включение и отключение разъединителями небольших токов, значительно меньших номинальных токов аппаратов.
Требования, предъявляемые к разъединителям
Требования, предъявляемые к разъединителям с точки зрения обслуживания их оперативным персоналом, заключаются в следующем:
- разъединители должны создавать ясно видимый разрыв цепи, соответствующий классу напряжения установки;
- приводы разъединителей должны иметь устройства жесткой фиксации ножей в каждом из двух оперативных положений: включенном и отключенном. Кроме того, они должны иметь надежные упоры, ограничивающие поворот ножей на угол, больший заданного;
- разъединители должны включаться и отключаться при любых наихудших условиях окружающей среды (например, обледенении);
- опорные изоляторы и изоляционные тяги должны выдерживать механические нагрузки, возникающие при выполнении операций;
- главные ножи разъединителей должны иметь блокировку с ножами заземляющего устройства, исключающую возможность одновременного включения тех и других.

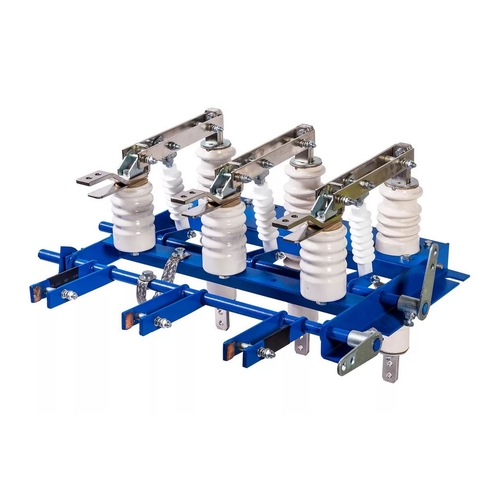

Классификация и устройство разъединителей
Отдельные типы разъединителей 6 - 10 кВ отличаются друг от друга:
- по роду установки (разъединители внутренней и наружной установки);
- по числу полюсов (разъединители однополюсные и трехполюсные);
- по характеру движения ножа (разъединители вертикально-поворотного и качающегося типа).
- трехполюсные разъединители управляются рычажным приводом, однополюсные - оперативной изоляционной штангой.
Различие в конструкциях разъединителей внутренней и наружной установок объясняются условиями их работы. Разъединители наружной установки должны иметь приспособления, разрушающие ледяную корку, образующуюся при гололеде. Кроме того, их используют для отключения небольших токов нагрузки и их контакты снабжаются рогами для гашения дуги, возникающей между расходящимися контактами.
