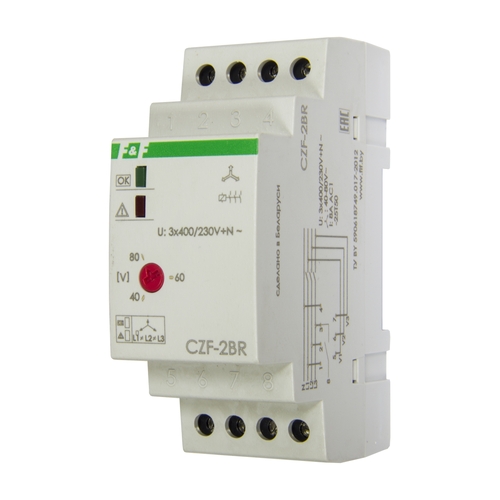

Реле контроля фаз

Применяются для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, в случаях: отсутствия напряжения хотя бы в одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.


Выберите интересующий вас вариант
CKF-B Реле контроля фаз 47.89 руб. за 1 шт.

Назначение

Для защиты электродвигателей и электроустановок, подключённых к трёхфазной сети, в случаях: отсутствия напряжения хотя бы в одной из фаз, снижения напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.

Принцип работы

Если параметры сети, питающей электродвигатель, в пределах нормы, то контакты исполнительного реле (на выходе реле контроля фаз) замкнуты, и на катушку контактора электродвигателя подаётся напряжение, управляющее его включением. В случае аварийной ситуации контакты исполнительного реле размыкаются, отключая контактор с задержкой в 3–5 секунд во избежание случайного отключения двигателя при кратковременных отклонениях параметров питающей сети от номинальных. Кроме того, реле контролирует величину напряжения на входных (L1–L3) и выходных (V1–V3) зажимах контактора и при отсутствии или понижении напряжения на электродвигателе (зажимы V1–V3) относительно (L1–L3) из-за неисправности контактов контактора отключает электродвигатель. Повторное включение возможно только при полном отключении прибора от сети и устранении аварийной ситуации.
