Токоприемники

Токоприемники ТК, ТКН, ТКК используются при съеме с троллеев тока для обеспечения электропитания кранов используют токоприемник кольцевой.



Токоприемники ТК, ТКН, ТКК используются при съеме с троллеев тока для обеспечения электропитания кранов используют токоприемник кольцевой.

Токоприемники могут работать от сети, при этом переменный ток должен иметь напряжение до 440В, а переменный ток частоту 50 и 60 Гц напряжение до 660 В.

Характеристики работы, которые обеспечивают токоприемники ТКК, следующие: частота циклов возвратно - поступательных перемещений до 600 в час при ускорении до 1 м/с2 и скорости движения не более 150 м/мин.

Показатели, при которых токоприемники могут обеспечивать бесперебойную работу:

  • горизонтальные колебания крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.
  • вертикальные колебания крановых тележек в пределах ± 15 мм и крановых мостов ± 20 мм.

Климатические исполнения, которые имеют такие токоприемники: У, УХЛ, Т.

Токоприемники ТК и ТКК используются для внутренней проводки, а токоприемники ТКН - для наружной.

Степень защиты IP00. Охлаждение естественное.

Уровень шума - ниже утвержденных санитарных норм СН2.2.4/2 1.8-562-96.

Группа условий эксплуатации по механическим факторам - М3.

По условиям эксплуатации и назначению токоприемники делятся на категории АС-2, АС-3, АС-4 по ГОСТ 12433.

Гарантийный срок - 2 года со дня ввода контроллеров в эксплуатацию, но не более 2,5 лет с момента получения потребителем.

Технические условия ТУ16-97 ИРАК.685122.022 ТУ.



Технические характеристики токоприемников серии ТК и ТКН:

Тип токоприемника

Конструктивное исполнение, характеризующее данную группу изделий

Номинальная токовая нагрузка, А

Контактное нажатие, Н

Сечение кабеля, кв. мм

Масса, кг

ТКН-11В-1М

Токоприемники крановые
Токоприем. с жестких троллеев

100

30-35

25

6,8

ТКН-11В-2М

250

50-60

95

9,8

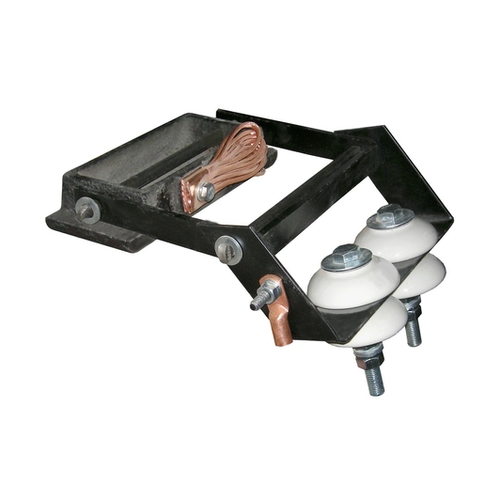

ТК-9А-1М

Токоприемники главные
Токоприем. с жестких троллеев

400

70-80

2х95

15,3

ТК-9А-2М

250

95

15,2

ТК-9А-3М

160

70

15,1

ТКН-9А-1

400

70-80

2х95

15

ТКН-9А-2

250

95

14,5

ТКН-9А-3

160

70

14



Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж.
