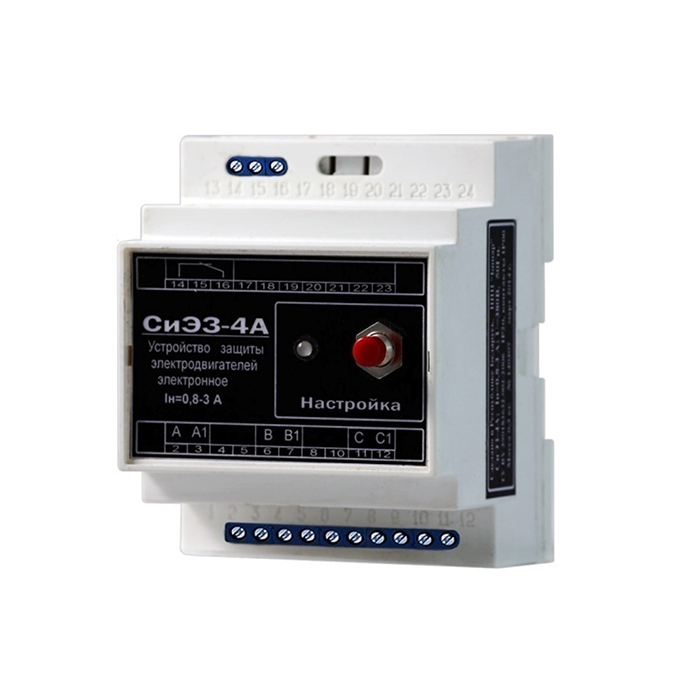

Устройство комплексной защиты электродвигателей бесконтактное электронное СиЭЗ-4А

Предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 0,2 ÷ 8 А мощностью 0,1 ÷ 3 кВт

Устройство защиты электродвигателей СиЭЗ–4А предназначено для защиты 3-х фазных электродвигателей с номинальными (рабочими) токами 0,2 ÷ 8 А мощностью 0,1 ÷ 3 кВт по следующим параметрам аварийных режимов:

  • обрыв фазы;
  • увеличение тока двигателя сверх номинального рабочего значения из-за электрических или технологических перегрузок;
  • заторможение (заклинивание) ротора двигателя;
  • короткое замыкание.

Устройства защиты электродвигателей электронные СиЭЗ-4А в зависимости от номинального (рабочего) тока защищаемого электродвигателя выпускаются в 3-х исполнениях:

  • СиЭЗ-4А-0,2-1,1   0,2 ÷ 1,1А  0,1 ÷ 0,3 кВт
  • СиЭЗ-4А-0,8-3      0,8 ÷ 3А     0,3 ÷ 1,1 кВт
  • СиЭЗ-4А-2-8            2 ÷ 8А     1,1 ÷ 3  кВт

Устройство обеспечивает электронную настройку на номинальный (рабочий) ток электродвигателя с последующим контролем за его изменением по всем трем фазам одновременно.

Режимы работы и перегрузок отслеживаются с помощью светодиодного индикаторов.

ПОРОГИ СРАБАТЫВАНИЯ (временные и токовые уставки защиты):

  • при увеличении тока двигателя в 1,3 раза от номинального (рабочего) значения, устройство производит его отключение за 40 с;
  • в 1,5 раза — за 15 с;
  • в 2 раза — за 12 с;
  • в 2,5 раза — за 6 с;
  • в 3,5 раза — за 5 с;
  • в 4 раза — за 4 с;
  • в 5 раз — за 3 с.
  • при обрыве любого из фазных проводов двигатель отключается за 2 с
  • при коротком замыкании – время отключения двигателя составляет не более 0,1 с
  • Диапазон рабочих температур: от -10 °С до +40 °С
  • Габаритные размеры не более: 90 х 70 х 65 мм



Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж
