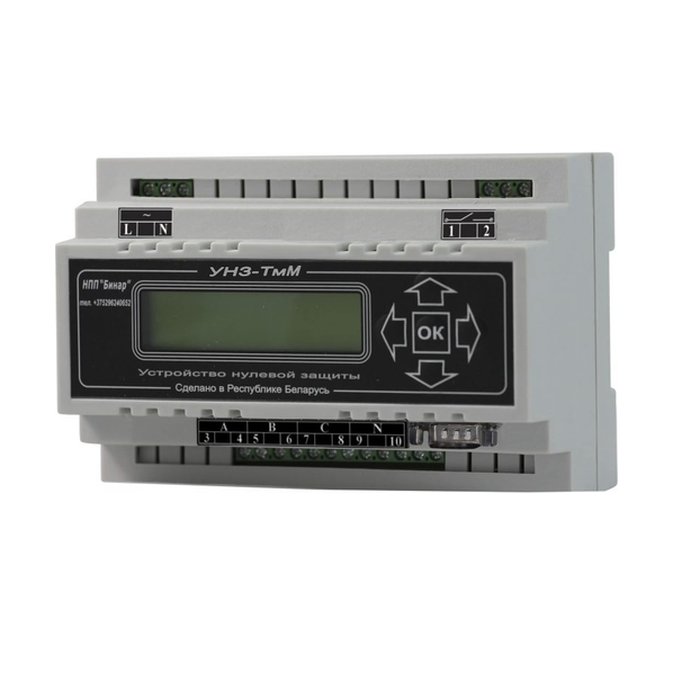

Устройство нулевой защиты УНЗ-0,4-Тм

Представляет собой микропроцессорную защиту от однофазных коротких замыканий с диапазоном уставок тока срабатывания 0 ÷ 9999 А (шаг 1 А) и диапазоном времени отключения 1 ÷ 10 с

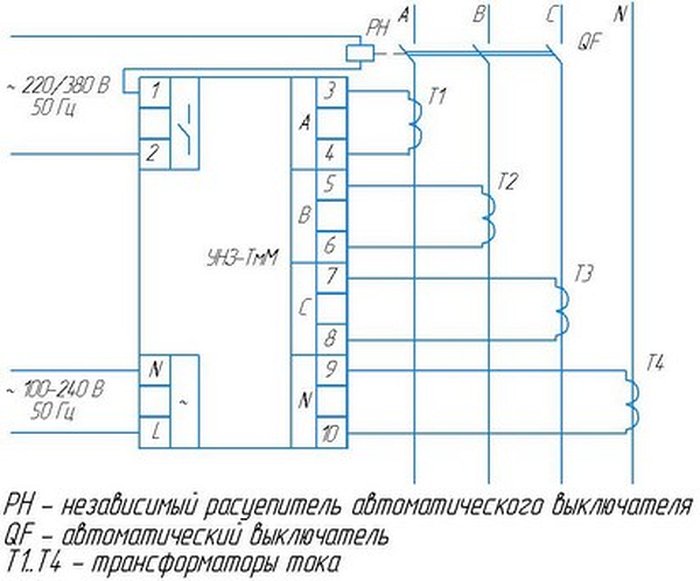

УНЗ-ТмМ – максимальная токовая защита (используются 4 стандартных трансформатора тока в 3-х фазах и в нулевом проводе), реализует следующие виды защиты:

  • максимальная токовая защита с независимой от тока выдержкой времени 1 ÷ 10 с;
  • максимальная токовая защита с зависимой от тока выдержкой времени (имеется возможность выбора 2-х типов кривых);
  • максимальная токовая защита с ограниченно-зависимой от тока выдержкой времени;
  • защита от однофазных токов К.З. (контроль только по нулевому проводу, подключается 1 стандартный трансформатор тока).


Диапазон токовых уставок защиты 0 ÷ 9 999 А с шагом 1 А.

Устройство имеет журнал, где хранится информация о 32-х последних отключениях:

  • фиксируется дата и время отключения;
  • регистрируются фазные токи и ток в нулевом проводе в момент отключения;
  • фиксируется вид защиты, который привел к отключению.


Предусмотрена возможность дистанционного выключения автоматического выключателя.

Устройство защиты сетей 0,4кВ УНЗ-Тм выполняет все основные функции микропроцессорных расцепителей импортного производства (Schneider, Контактор и др.) при этом имеет гораздо меньшую стоимость.

Для получения подробной информации оставьте заявку на сайте или позвоните в отдел продаж
